CA-IS3115AW-Q1
CA-IS3115AW-Q1
工程送样
汽车级1.5W全集成隔离电源
CA-IS3115AW-Q1 是一款支持5.0kVRMS隔离耐压的DC-DC
转换器芯片，集成片上变压器，能够高效率传输 1.5W
功率到副边侧输出。该芯片采用特有控制架构，能够快
速响应负载变化，并且精确调节输出电压。CA
IS3115AW-Q1 可替代传统分立器件组建的隔离电源方案，
该方案物理尺寸更小，且能够实现完全隔离。
CA-IS3115AW-Q1 集成软启动、短路保护、过温保护等
多种保护功能以更好地增强系统的可靠性。CA
IS3115AW-Q1 具有EN使能管脚，当EN为低电平时，输
出电压为零，此时电源仅有微安级待机输入电流。
CA-IS3115AW-Q1 可通过管脚SEL选择4种输出电压，分
别为5V、3.3V、5.4V、3.7V，支持输出端接 LDO，以方
便用户不同的电压需求。CA-IS3115AW-Q1 器件采用 16
脚宽体 SOIC 封装，电气间隙&爬电距离大于 8mm，最
高绝缘耐压高达 5 kVRMS，支持宽工作温度范围-40 °C ~
125 °C。
-
特性
集成高效率的DC-DC转换器和片上变压器
内置软启动电路来防止浪涌电流和输出过冲
工作在Hiccup模式的短路保护
过热关断保护功能宽输入电压范围：
4.5 V ~ 5.5 V
输出电压可选：
3.3V 或5.0V；
3.7V 或5.4V，支持在DC-DC后接LDO
输出典型功率：1.5W (5V/300mA)
优异的负载瞬态响应宽工作温度范围：
-40 °C ~ 125 °C
ESD：
±3kV HBM，±2kV CDM
高CMTI：
±150 kV/µs（典型）
安全认证：
根据DIN EN IEC60747-17(VDE 0884-17):2021
10 的VDE认证
根据UL 1577的UL 认证
根据GB4843.1-2022 的 CQC 认证隔离栅寿命：
>40年
符合RoHS标准封装
SOIC16-WB
AEC-Q100车规认证：
Grade 1 等级，-40 °C 到125 °C（Ta）
-
应用
-
新能源汽车OBC/DCDC
-
新能源汽车电机控制器
-
新能源汽车BMS
-
新能源汽车HVAC
-
-
器件信息
零件号 封装 封装尺寸(标称值) CA-IS3115AW-Q1 SOIC16-WB(W) 10.30 mm × 7.50 mm -

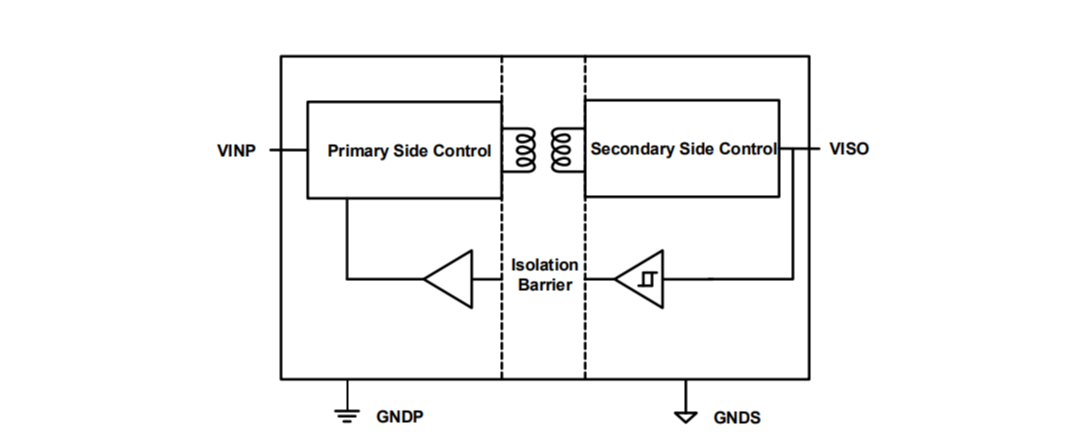

简化通道结构图
-
