CA-IS3088WX

CA-IS3088WX

f_ico02.svg

量产

隔离式RS-485/RS-422收发器

CA-IS308x是一系列隔离式RS-485/RS-422收发器，电气 隔离等级高，能够满足工业应用场景严苛的要求。该 系列器件内部的逻辑输入与输出缓冲器之间通过二氧 化硅（SiO2）绝缘栅隔离，能够承受高达 5000VRMS（60s）的电气隔离以及具有±150kV/μs的典型CMTI性 能。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于 降低具有较高地电势差的端口间干扰，确保数据的正 确传输。
CA-IS308x 系列用于支持多节点数据通信总线，最高通 信速率为20Mbps，最多允许同一总线上挂接 256 个收 发器。该系列器件中，CA-IS3080和CA-IS3086为全双工 收发器，CA-IS3082和CA-IS3088 为半双工收发器，可通 过器件的接收使能与发送使能引脚控制收发状态，避免 总线冲突。
CA-IS308x 系列器件采用16引脚、宽体SOIC封装，符合 行业隔离式 RS-485/RS-422 的标准封装，支持–40°C 到 125°C 的工作温度范围。

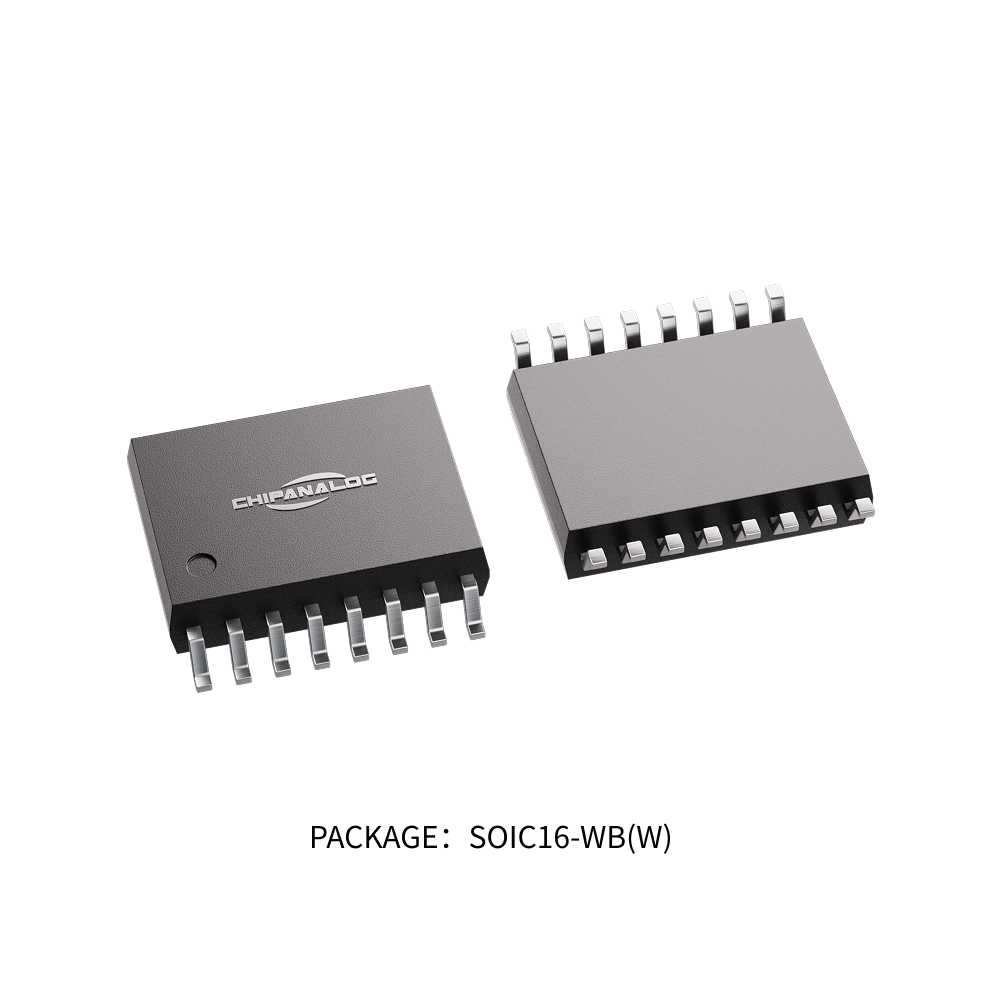

PACKAGE：SOIC16 - WB(W).png

  • 特性

    满足或超过TIA/EIA-485A标准的RS-485收发器

    数据速率：

    500kbps，10Mbps或20Mbps

    1/8 单位负载（支持多达 256个总线节点）

    逻辑侧供电范围：

    2.375V至 5.5V

    总线侧供电范围：

    3.0V至 5.5V

    总线共模工作范围：

    CA-IS3080/86：–15V 至 +15V
    CA-IS3082/88：–7V 至 +12V

    高共模瞬态抗扰度：

    ±150kV/μs（典型值）

    带有限流驱动器和热关断功能开路、短路和空闲总线失效保护

    工作温度范围：

    –40 °C至125 °C

    16引脚宽体SOIC封装，引脚兼容多数隔离式 RS-485收发器

    额定工作电压下隔离栅寿命大于40年

  • 应用

    • 光伏逆变器

    • 工厂自动化

    • 电机驱动器

    • 楼宇自动化

  • 器件信息

    零件号封装封装尺寸(标称值)
    CA-IS3080
    CA-IS3082
    CA-IS3086
    CA-IS3088    		SOIC16-WB(W)10.30mm×7.50mm

  • 简化通道结构图
