CA-IS3980S

CA-IS398x 系列隔离型 8 通道数字输入器件优化用于工 业现场的24V数字输入，只需少数几个外围元件即可配 置用作Type 1、Type 2 或Type 3 工业传感器或现场开关 的输入单元，每个通道即可配置为拉电流(source)输入， 也可配置为灌电流(sink)输入。隔离通道采用川土微电 子先进的电容隔离技术，提供高达2.5kV_RMS的电气隔离 以及±300kV/μs 的典型 CMTI (低速通道)，具有较高的电 磁辐射抑制和低传输延时、低抖动等优势。

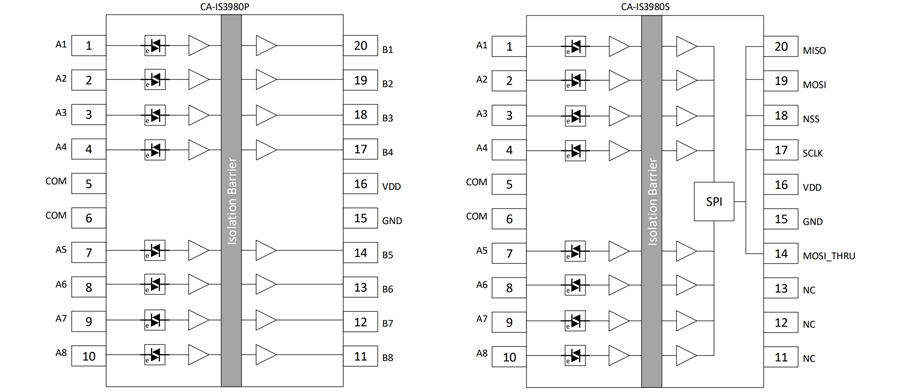

CA-IS398x 只需在逻辑侧提供 2.25V 至 5.5V 的单电源供 电，无需现场侧供电电源。逻辑输出电平取决于电源电 压，可方便连接2.5V、3.3V 或5V 供电的控制器接口。 CA-IS3980S 作为串行输出的工业接口器件能够将 8 路 24V 数字输入转化成 CMOS 兼容的逻辑信号，通过 SPI 接口连接到微处理器；CA-IS398xP 系列产品则将 8 路 24V 数字输入转换成CMOS兼容的并行输出，详见下方 的 CA-IS398x 简化框图。该系列的所有器件提供数字隔 离输出，所有输入通道支持灌电流、拉电流配置，可方 便连接工业、楼宇、过程控制等工业应用现场的传感器 或开关。为确保工业环境下系统的可靠性，并行输出的 CA-IS398x 器件在每个通道集成了固定延时的去抖滤波 器；串行输出的CA-IS3980S则允许用户调节其内部去抖 滤波器的延迟时间，以满足不同应用场景的要求。对于 需要连接 8 个以上传感器的应用，可以使用多片 CA IS3980S 构成菊链架构，CA-IS3980S 菊链电路在同一 SPI 接口上最多可支持128路输入。

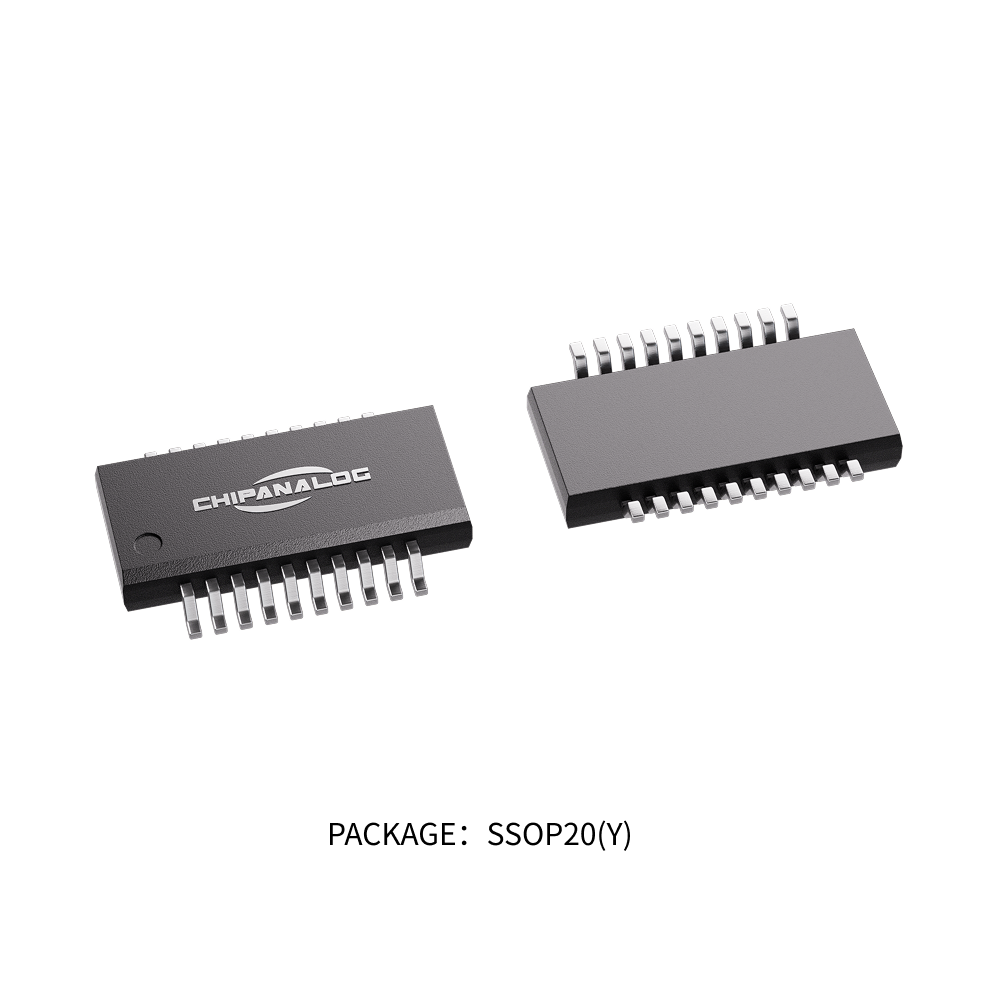

CA-IS398x 系列产品工作在-40°C 至+125°C 温度范围，采 用20引脚SSOP封装。不同的器件尾缀对应于不同的输 出接口和滤波器延时配置，请参考订购信息。
