CA-IS3050G

CA-IS3050G

f_ico02.svg

量产

隔离式CAN收发器

CA-IS305x 是一款隔离式控制器局域网(CAN)收发器，符 合ISO11898-2物理层技术规范。该系列器件内部的逻辑 输入与输出缓冲器之间通过二氧化硅(SiO2)绝缘栅隔离， 能够承受高达3750VRMS/5000VRMS/7500VRMS (60s)的隔离 电压(DUB8 封装/宽体SOIC 封装/超宽体SOIC 封装)以及 ±150kV/μs 的典型 CMTI。绝缘栅阻断了逻辑侧与总线侧 的地环路，有助于降低端口间地电势差较高的噪声，确 保数据的正确传输。
CA-IS305x 在逻辑侧采用+2.5V 至+5.5V 单电源供电，便 于连接不同电压的 CAN 控制器，配合外部隔离电源， 即可构成完整的隔离CAN端口。收发器支持高达1Mbps 的传输速率中，并在发送器输出端提供限流保护、热保 护以及±58V 的过压保护，显性状态超时检测则可避免 由于控制器错误或TXD输入故障而导致的总线闭锁。此 外，该系列器件的CAN 接收器输入具有±30V 的共模输 入范围(CMR)，远远超出 ISO 11898 规范定义的–2V 至 +7V 范围，为系统提供可靠保护。
CA-IS3050、CA-IS3052 均可提供宽体8 引脚宽体SOIC封 装和16引脚宽体SOIC封装，兼容多数工业标准的隔离 CAN收发器；此外，CA-IS3050提供DUB8封装，额定隔 离电压为3750VRMS，以及 8 引脚超宽体 SOIC 封装，额 定隔离电压为 7500VRMS。所有器件的工作温度范围为 40°C 至125°C。

  • 特性

    符合ISO 11898-2物理层标准

    集成保护功能支持可靠的数据通信

    提供3.75kVRMS(DUB8)、5kVRMS(宽体 SOIC)以及7.5kVRMS(超宽体 SOIC)隔离耐压
    ±150kV/μs 典型CMTI
    隔离栅寿命：> 40年
    CANH、CANL总线引脚具有±58V故障保护
    ±30V扩展共模输入范围(CMR)
    发送器超时检测避免总线闭锁，允许最低传输速率为5.5kbps
    热关断

    数据速率高达 1Mbps

    超低延时：

    150ns (典型值)，210ns (最大值) 2.5V至5.5V逻辑侧供电范围，可直接连接 2.7V、

    3V、3.3V 或5V CAN 控制器

    未上电时，器件保持理想的无源特性，不对总线产生干扰

    较宽的工作温度范围：

    –40°C至125°C

    提供8/16引脚宽体SOIC封装、8引脚DUB封装以及8脚超宽体SOIC封装

  • 应用

    • 工业现场网络

    • 楼宇自动化

    • 安防系统

    • 运输设备

    • 医疗设备

    • 电信系统

  • 器件信息

    零件号 封装 封装尺寸(标称值)

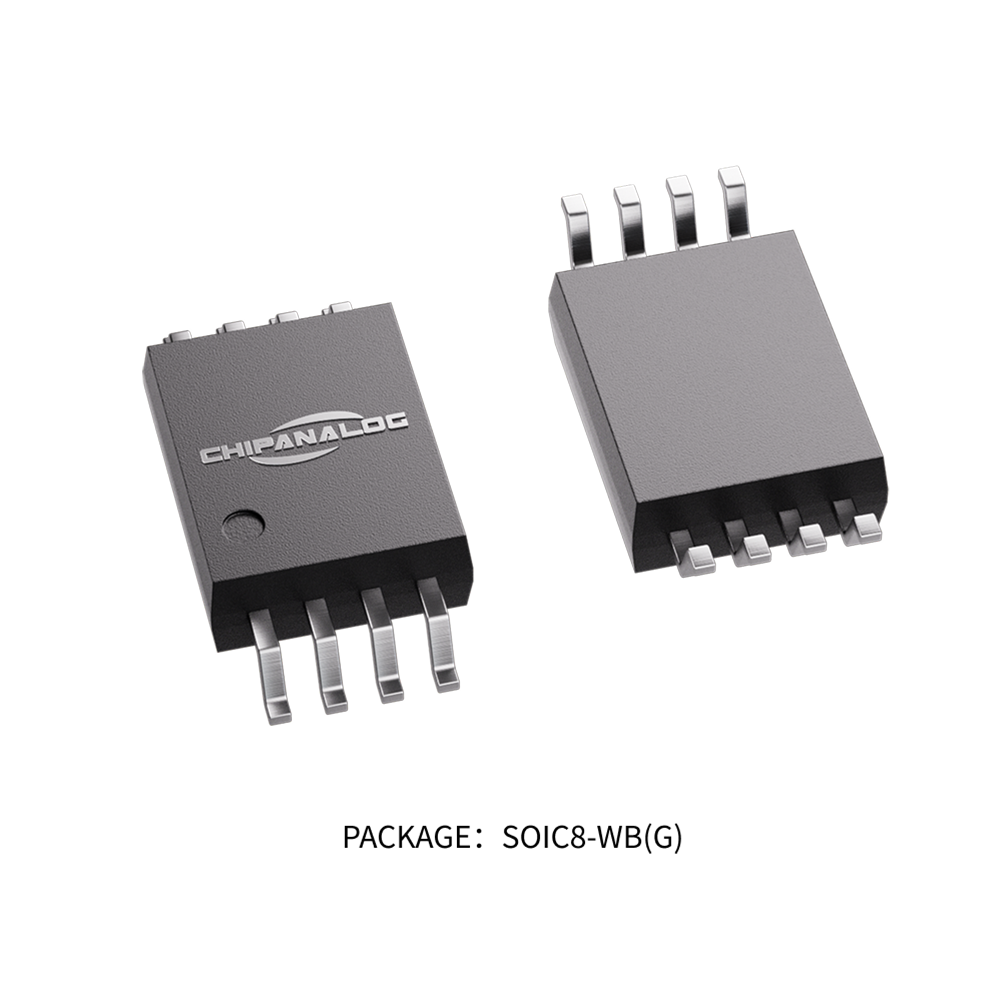

    CA-IS3050G

    		SOIC8-WB(G)
    		 5.85mm×7.50mm
    CA-IS3052G
    CA-IS3050W SOIC16-WB (W) 10.30mm×7.50mm
    CA-IS3052W
    CA-IS3050U DUB8 (U) 9.20mm × 6.62mm
    CA-IS3050WG SOIC8-WWB (WG) 6.40mm × 14.00mm

  • 简化通道结构图
