CA-IS3050CU

CA-IS3050CU

f_ico02.svg

量产

通用型隔离CAN收发器

CA-IS305xC 是一款隔离式控制器局域网(CAN)收发器， 符合ISO11898-2物理层技术规范。该系列器件内部的逻 辑输入与输出缓冲器之间通过二氧化硅(SiO2)绝缘栅隔 离，能够承受高达 3.75kV/5kVRMS (60s)的隔离电压(宽体 SOIC 封装)以及±150kV/μs 的典型 CMTI。绝缘栅阻断了 逻辑侧与总线侧的地环路，有助于降低端口间地电势差 较高的噪声，确保数据的正确传输。
CA-IS305xC 在逻辑侧采用 3.0V 至+5.5V 单电源供电，便 于连接不同电压的 CAN 控制器。配合外部隔离电源， 即可构成完整的隔离CAN端口。收发器支持高达5Mbps 的传输速率中，并在驱动器输出端提供限流保护、热保 护以及±52V 的过压保护，显性状态超时检测则可避免 由于控制器错误或TXD输入故障而导致的总线闭锁。此 外，该系列器件的CAN 接收器输入具有±30V 的共模输 入范围(CMR)，远远超出ISO 11898规范定义的-2V至+7V 范围。为系统提供可靠保护。
CA-IS3050C、CA-IS3052C 均可提供宽体 8 引脚宽体 SOIC 封装和16引脚宽体SOIC封装，兼容多数工业标准的隔 离CAN收发器；此外，CA-IS3050C提供DUB8引脚封装， 额定隔离电压为 3750VRMS。所有器件工作温度范围为 40°C 至125°C。

  • 特性

    符合ISO 11898-2物理层标准

    集成保护功能支持可靠的数据通信

    提供3.75kVRMS(DUB8)或5kVRMS(宽体 SOIC)隔离耐压
    ±150kV/μs 典型CMTI
    隔离栅寿命：> 40年
    CANH、CANL总线引脚具有±52V故障保护
    ±30V扩展共模输入范围(CMR)
    驱动器超时检测避免总线闭锁，允许最低传输速率为5.5kbps
    热关断

    支持高达 1Mbps 经典 CAN 和 5Mbps 的 CAN FD（灵活数据速率）

    超低延时：

    165ns (典型值)，255ns (最大值) 3.0V至5.5V逻辑侧供电范围，可直接连接3.3V或5V CAN 控制器

    未上电时总线引脚为高阻态，理想无源特性

    较宽的工作温度范围：

    -40 °C至125 °C

    提供8引脚、16引脚宽体SOIC封装以及8引脚DUB 封装

  • 应用

    • 工业现场网络

    • 楼宇自动化

    • 安防系统

    • 运输设备

    • 医疗设备

    • 电信系统

    • HVAC

  • 器件信息

    零件号 封装 封装尺寸(标称值)
    CA-IS3050CG
    CA-IS3052CG     		SOIC8-WB(G) 5.85mm×7.50mm
    CA-IS3050CW
    CA-IS3052CW     		SOIC16-WB(W) 10.30mm×7.50mm

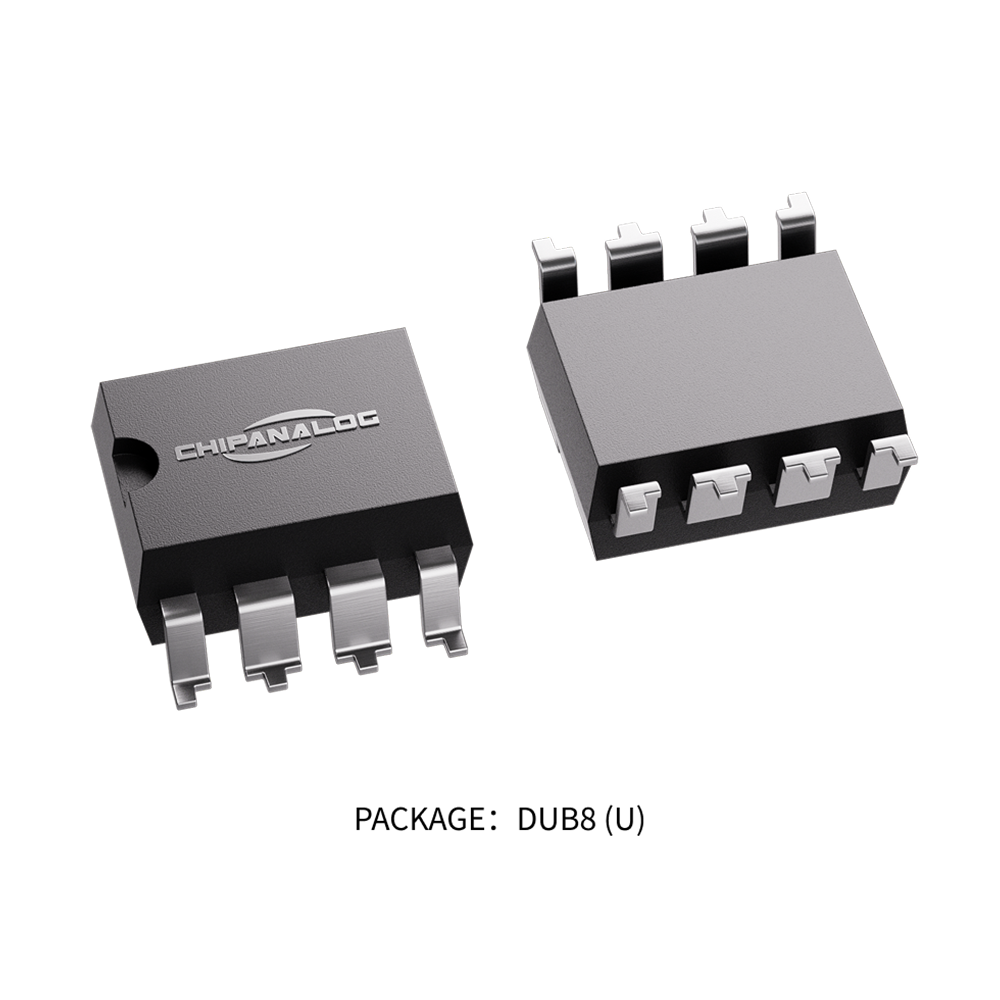

    CA-IS3050CU DUB8(U) 9.50mm × 6.57mm

  • 简化通道结构图
