CA-IS3742LN

CA-IS3742LN

f_ico02.svg

量产

四通道标准数字隔离器

CA-IS374x是一款高性能四通道数字隔离器，具有精确 的时序特性和低电源损耗。 在隔离 CMOS数字 I/O 时， CA-IS374x器件可提供高电磁抗扰度和低辐射。 所有器 件版本均具有施密特触发器输入，可实现高抗噪性能。 每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘栅隔离。 CA-IS3740 四个通道都在同一个方向 上，输出侧（B侧）具有输出使能； CA-IS3741具有三 个前向和一个反向通道，两侧均具有输出使能； CA IS3742具有两个前向和两个反向通道，两侧都有输出使 能。 所有设备都具有故障安全模式选项。 如果输入侧 电压或信号丢失，对于后缀为L的设备，默认输出为低， 对于带有后缀H的设备，默认输出为高。
CA-IS374x器件具有高绝缘能力，有助于防止数据总线 或其他电路上的噪声和浪涌进入本地接地端，从而干扰 或损坏敏感电路。 高CMTI能力有望保证数字信号的正 确传输。 CA-IS374x器件采用16引脚窄体SOIC封装、 16引脚窄体SSOP封装和16引脚宽体SOIC封装。 所有 产品均具有3.75kVRMS的隔离额定值，宽体封装的产品 支持绝缘耐压高达5kVRMS。

  • 特性

    信号传输速率：

    DC to 150Mbps

    宽电源电压范围：

    2.5V to 5.5V

    宽温度范围：

    -40°C to 125°C

    无需启动初始化

    默认输出高电平和低电平选项

    优异的电磁抗扰度

    高CMTI：

    ±150kV/µs (典型值)

    低功耗，(典型值):

    电流为 1.5mA/通道（@5V，1Mbps ）
    电流为 6.6mA/通道（@5V，100Mbps ）

    精确时序 (典型值)

    12ns 传播延迟
    1ns 脉冲宽度失真
    2ns 传播延迟偏差
    5ns 最小脉冲宽度

    高达5kVRMS的隔离电压

    隔离栅寿命：

    >40年

    具有使能端的三态输出

    施密特触发器输入

    窄体SOIC16-NB(N)、SSOP16(B)和宽体SOIC16WB(W) 封装，符合RoHS标准

  • 应用

    • 工业自动化

    • 电机控制

    • 医疗电子

    • 隔离开关电源

    • 太阳能逆变器

    • 隔离 ADC，DAC

  • 器件信息

    零件号 封装 封装尺寸（标称值）
    CA-IS3740
    CA-IS3741

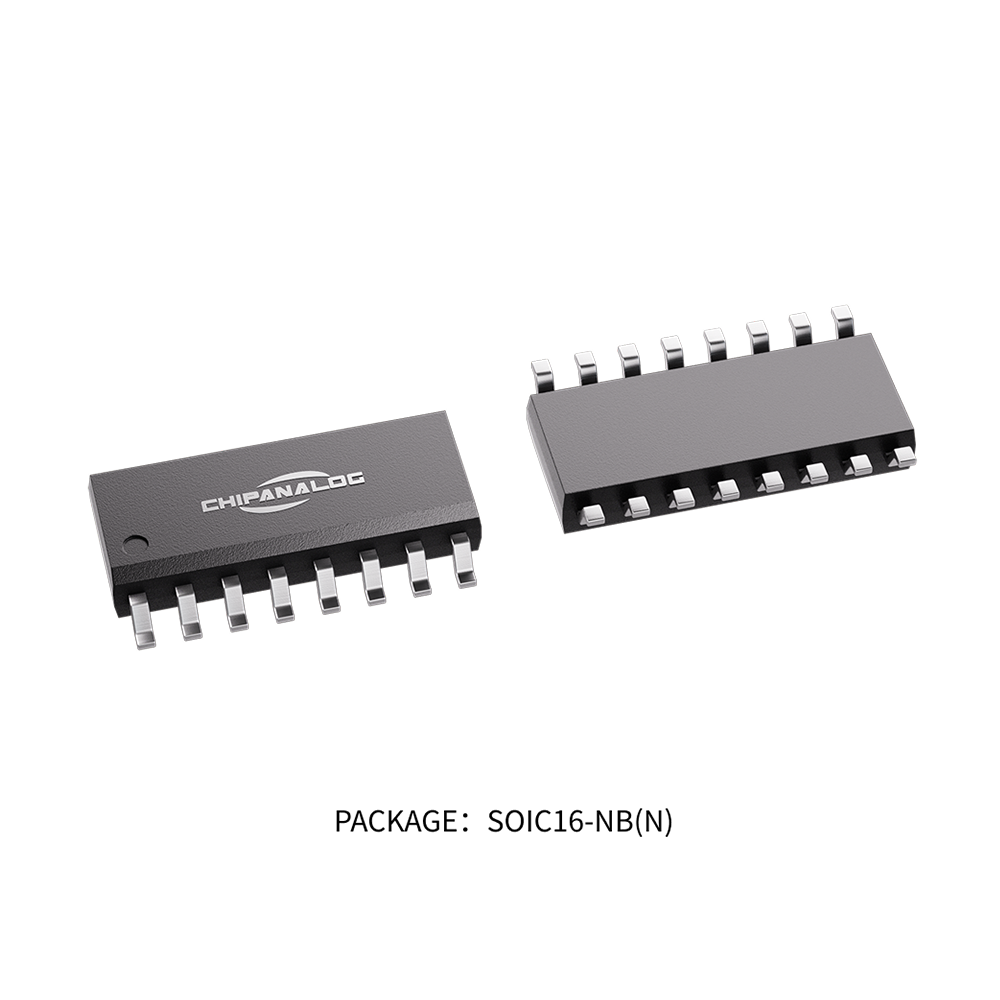

    CA-IS3742     		SOIC16-NB (N) 9.90 mm × 3.90 mm
    SOIC16-WB(W) 10.30 mm × 7.50 mm
    SSOP16-NB(B) 4.90 mm × 3.90 mm

  • 简化通道结构图
