CA-IS3861LW

CA-IS3861LW

f_ico02.svg

量产

六通道增强耐压数字隔离器

CA‐IS386x是一款高性能六通道数字隔离器，具有精确 的时序特性和低电源损耗。 在隔离 CMOS数字 I/O 时， CA‐IS386x器件可提供高电磁抗扰度和低辐射。所有器 件版本均具有施密特触发器输入，可实现高抗噪性能。 每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘栅隔离。 CA‐IS3860 六个通道都在同一个方向 上； CA‐IS3861具有五个前向和一个反向通道， CA IS3862具有四个前向和两个反向通道， CA‐IS3863 具有 三个前向和三个反向通道。所有设备都具有故障安全模 式选项。 如果输入侧电源掉电或信号丢失，对于后缀 为L的设备，默认输出为低，对于带有后缀H的设备， 默认输出为高。
CA‐IS386x 器件具有高绝缘能力，有助于防止数据总线 或其他电路上的噪声和浪涌进入本地接地端，从而干扰 或损坏敏感电路。 高CMTI能力有望保证数字信号的正 确传输， CA‐IS386x 器件采用16引脚宽体SOIC封装。 所有产品支持绝缘耐压高达5.7kVRMS。

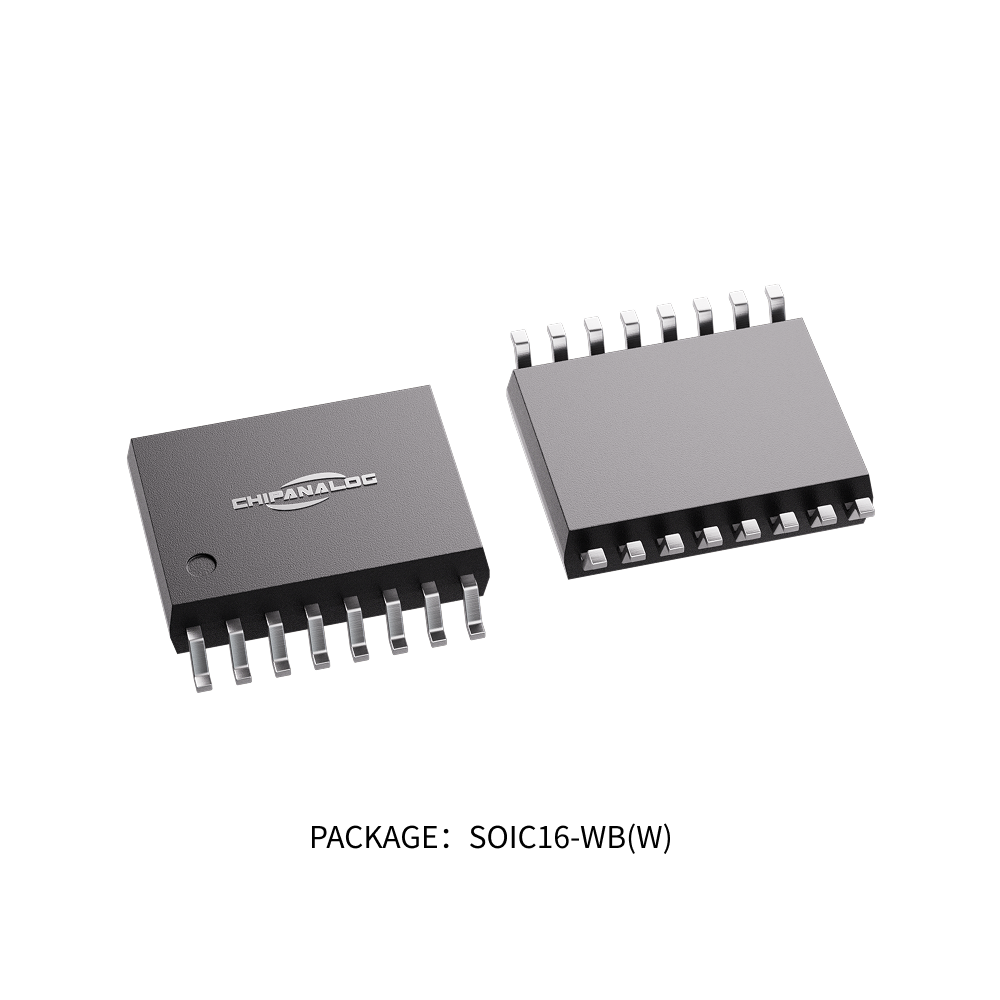

PACKAGE：SOIC16 - WB(W).png

  • 特性

    信号传输速率：

    DCto150Mbps

    宽电源电压范围：

    2.5Vto5.5V

    宽温度范围：

    ‐40°Cto125°C

    无需启动初始化

    默认输出高电平和低电平选项

    优异的电磁抗扰度

    高CMTI：

    ±150kV/µs(典型值)

    低功耗，(典型值):

    电流为1.5mA/通道（@5V，1Mbps）
    电流为6.6mA/通道（@5V，100Mbps）

    精确时序(典型值)

    12ns传播延迟
    1ns脉冲宽度失真
    2ns传播延迟偏差
    5ns最小脉冲宽度

    高达5.7kVRMS的隔离电压

    ESD:

    HBM±8kV

    隔离栅寿命：

    >40年

    具有使能端的三态输出

    施密特触发器输入

    宽体SOIC16‐WB(W)封装，符合RoHS标准

    安规认证

    DINVVDE0884‐17:2021‐10认证
    UL1577器件程序认证
    根据IEC61010‐1:2010+A1认证

  • 应用

    • 太阳能逆变器

    • 风力发电

    • 高压储能

    • 高压电力系统

    • 直流充电桩

    • 医疗电子

  • 器件信息

    零件号封装封装尺寸（标称值）

    CA-IS3860

    CA-IS3861

    CA-IS3862

    CA-IS3863

    		SOIC16-WB (W)10.30 mm × 7.50 mm

  • 简化通道结构图
