CA-IS3641LVW

CA-IS3641LVW

f_ico02.svg

量产

集成隔离电源的双通道高性能数字隔离器

CA‐IS36xx器件是川土微电子数字隔离器系列中集成DC DC转换器并且具有增强隔离耐压等级的器件。CA IS36xx的出现可替代传统用分立器件组建的隔离电源方 案，能够有效节省系统空间并简化设计，实现完整的信 号和电源隔离。
CA‐IS3621是双通道数字隔离器，其最后一位数字代表 反向通道数，如图 7‐1所示。CA‐IS3640/CA‐IS3641/CA IS3642/CA‐IS3643/CA‐IS3644是四通道数字隔离器，其最 后一位数字代表反向通道数，如图 7‐2所示。所有器件 都具有故障安全输出特性，如果输入信号丢失，以L为 后缀的器件默认输出为低电平，以H为后缀的器件默认 输出为高电平。此外，后缀中有V的器件具有独立的逻 辑电压供电，用户可以根据应用情况分别选取不同的 DC‐DC转换器电源电压和逻辑电源电压。

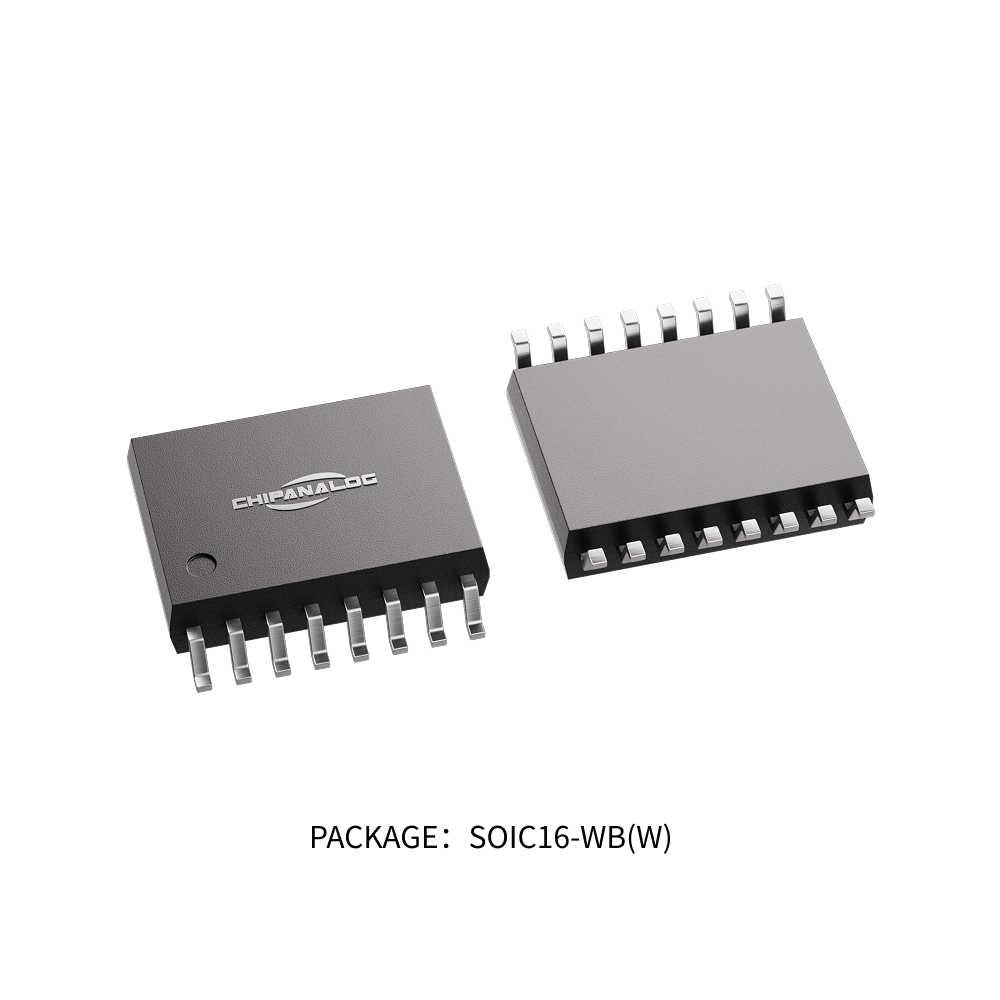

PACKAGE：SOIC16 - WB(W).png

  • 特性

    信号传输速率：

    DC~100Mbps

    施密特触发器输入

    默认输出：

    高电平和低电平可选

    可选的独立逻辑电源供电

    低传播延时：

    10ns（典型值）

    高CMTI：

    ±150kV/µs（典型值）

    宽输入电压范围：

    3V~5.5V

    宽工作温度范围：

    –40°C~125°C

    集成高效率、低辐射的DC‐DC转换器

    输出电压可选：3.3 V或5V
    高达650mW的输出功率
    内置软启动电路来防止浪涌电流和输出过冲
    过载和短路保护功能
    热关断保护功能

    优异的电磁兼容性（EMC）

    低辐射

    优异的隔离性能

    高达5kVRMS的隔离电压
    额定工作电压下隔离栅寿命：>40年

    符合RoHS标准封装

    SOIC16‐WB

  • 应用

    • 工业自动化控制系统

    • 电机控制

    • 医疗设备

    • 测试和测量

    • 隔离ADC，DAC

  • 器件信息

    零件号封装封装尺寸（标称值）

    CA‐IS362x

    CA‐IS364x

    		SOIC16-WB(W)10.30mm×7.50mm

  • 简化通道结构图
