CA-IS1306AM25W

CA-IS1306AM25W

f_ico02.svg

量产

隔离Sigma-Delta调制器

CA‐IS1306x 器件是一系列为基于分流电阻的电流检测而 优化的高精度隔离式 Sigma‐Delta（ΣΔ）调制器。低的 失调和增益误差以及相关温漂能够在全工作温度范围内 保持测量的精度。
CA‐IS1306x 器件采用二氧化硅（SiO2）作为隔离层，支 持符合UL 1577 认证的高达5 kVRMS的电气隔离。 该技 术将高低压域分开从而防止低压器件被损坏，同时提供 低辐射和高磁场抗扰度。高共模瞬态抗扰度（CMTI） 意味着CA‐IS1306x器件在隔离层之间正确地传递信号， 适合要求高压、大功率开关的工业电机控制和驱动应用 场合。器件内部输入共模过压和高边电源丢失检测功能 有助于故障诊断和系统安全。
CA‐IS1306x 器件通过使用 sinc3 滤波器能够在 78.1 kSPS 数据吞吐率时实现16位的分辨率，典型的信噪比（SNR） 为85 dB。外部时钟频率范围是从5 MHz到21 MHz，便 于同步，同时为使用提供灵活性。
CA‐IS1306x 器件通过宽体8脚或者16脚SOIC封装 ，支 持在额定扩展工业温度范围内（–40°C 到 125°C）正常 工作。

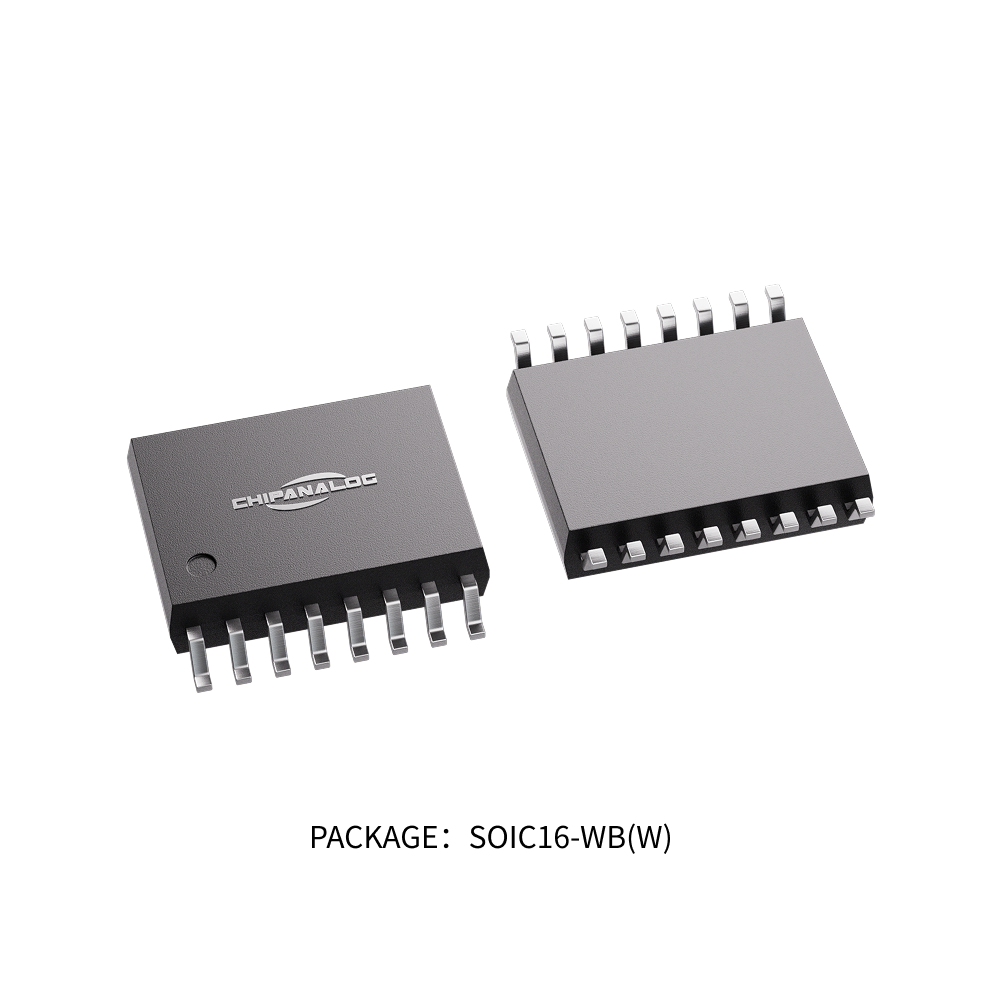

PACKAGE：SOIC16 - WB(W).png

  • 特性

    差分输入电压范围：

    ±250 mV

    未编码的数据输出

    低失调误差：

    25°C时±100 µV（最大值）

    低增益误差：

    25°C时±0.2% （最大值）

    优异的温漂性能：

    ±3.5 μV/°C（最大值）失调温漂
    ±40 ppm/°C（最大值）增益误差温漂

    优异的交流性能：

    信噪比：85 dB（典型值）
    总谐波失真：–93 dB（典型值）

    16位无失码

    高边和低边均支持3.3 V和5 V供电电压

    高共模瞬态抗扰度：

    ±150 kV/µs（典型值）

    为系统安全设计的故障诊断功能

    宽工作温度范围：

    –40°C到125°C

    安全和法规认证：

    符合DIN V VDE 0884‐17:2021‐10 认证
    符合UL 1577 认证
    根据IEC 61010‐1:2010+A1 认证

    额定工作电压下使用寿命大于40年

  • 应用

    • 工业电机控制和驱动

    • 隔离式开关电源

    • 不间断电源

  • 器件信息

    器件型号 封装 封装尺寸（标称值）
    CA‐IS1306x25GSOIC8-WB (W)5.85 mm × 7.50 mm
    CA‐IS1306AM25WSOIC16-WB (W)10.30 mm × 7.50 mm
    CA‐IS1306M25WSOIC16-WB (W)10.30 mm × 7.50 mm

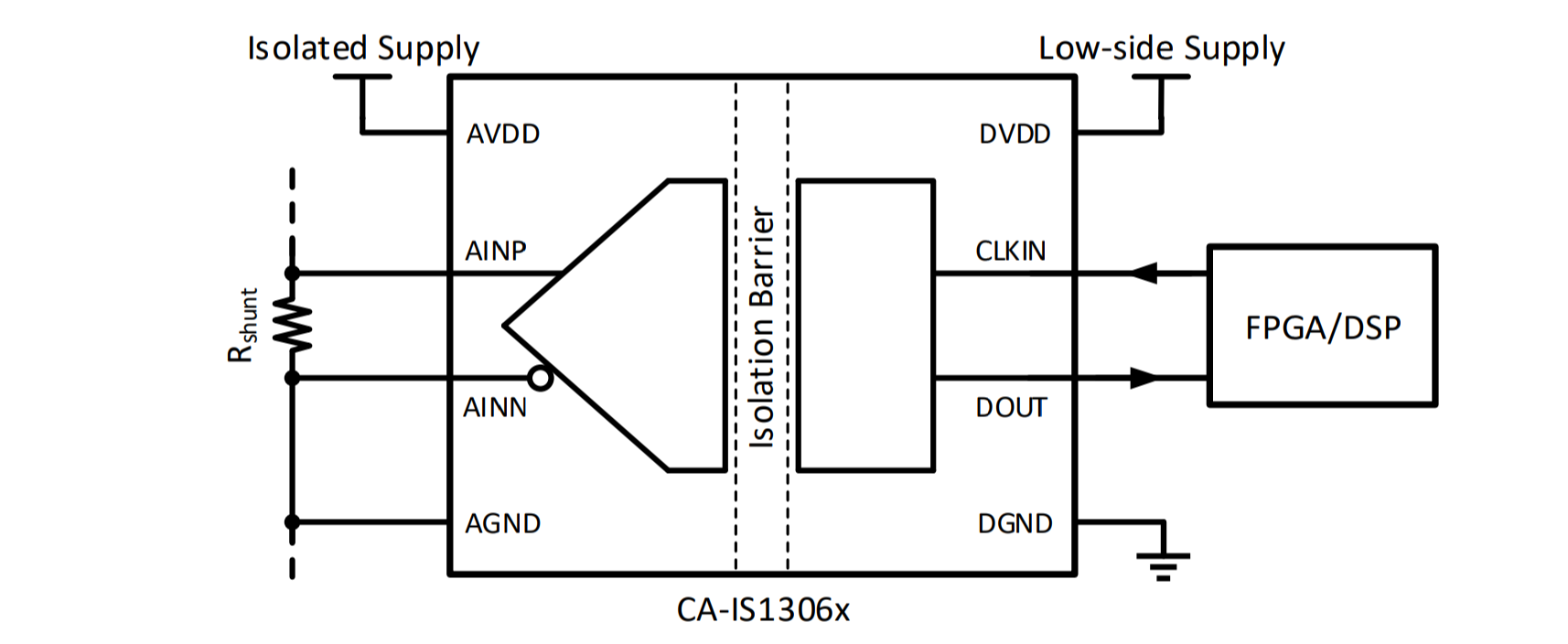

  • 简化通道结构图
