CA-IF10285AS-Q1
CA-IF10285AS-Q1
工程送样
集成电压调整器（LDO）的LIN 收发器
CA-IF1028A-Q1 是一款本地互联网络（LIN） 收发器， LIN 是支持汽车车载网络的低速通用异步收发器（UART） 通信协议。CA-IF1028A-Q1 通过 TXD 引脚控制 LIN 总线 的状态，使其具备最佳压摆率和波形整形，以减少电磁 辐射（EME），并通过 RXD 输出引脚报告总线的状态。
CA-IF1028A-Q1 通过宽输入电压范围来支持 12V 应 用，此外还支持低功耗休眠模式。该器件支持通过从 LIN 和 EN 引脚唤醒的功能。 CA-IF1028A-Q1 集成了用于从节点应用和 ESD 保护 的电阻器。一旦发生接地漂移或者电源电压断开，该器 件可防止反馈电流经 LIN 流向电源输入。
CA-IF1028A-Q1 集成了低压稳压器（LDO），提供 5V 或 3.3V 电压输出，供电电流高达 100mA（SOIC8）和 125 mA（DFN8），以给其他器件供电。
-
特性
符合面向汽车应用的 AEC-Q100 标准
符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO 17987-4:2016(12V)电气物理层（EPL）标准
符合面向车辆应用的 SAE J2602-1 LIN 网络标准和面向车辆应用的 SAE J2602-2 LIN 网络标准符合性测试
支持 12V 应用
宽工作输入电压范围：
VBAT 范围为 5.5V 至 28V
LIN 传输数据速率高达 20kbps
工作模式
正常模式
低功耗待机模式（典型值 22μA）
低功耗休眠模式（典型值 14μA）
关断模式支持低功耗模式唤醒：
通过 LIN 总线实现远程唤醒
通过 EN 引脚实现直接唤醒集成 30kΩ LIN 上拉电阻
在 LIN 总线和 RXD 输出实现上电/断电无干扰运行
保护功能：±42V LIN 总线容错、42V 负载突降支 持、IEC ESD 保护、VBAT 输入端上的欠压保护、TXD 显性状态超时、热关断、VBAT 未供电或 GND 断开 失效防护
VCC 管脚对外提供 5V 或 3.3V 输出电压，可提供 100mA（SOIC8 封装）和 125mA 电流能力（DFN8 封装）
结温范围：-40°C 至 150°C

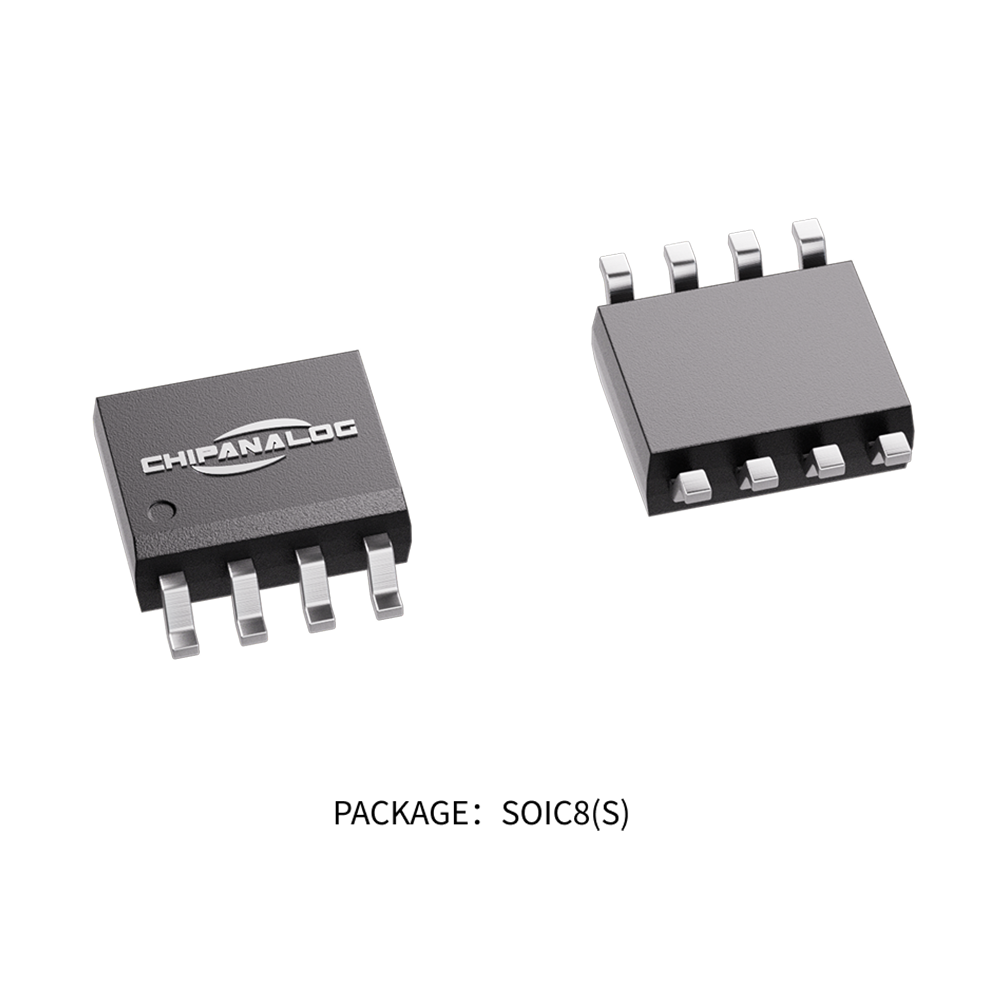

可提供 SOIC8 封装和无引线 DFN8 封装
-
应用
-
车身电子装置和照明
-
信息娱乐系统和仪表组
-
混合动力电动汽车和动力总成系统
-
被动安全
-
电器
-
-
器件信息
零件号 封装 封装尺寸(标称值) CA-IF10285AS-Q1 SOIC8(S) 4.9mm x 3.9mm CA-IF10285AD-Q1 DFN8(D) 3mm x 3mm CA-IF10283AS-Q1 SOIC8(S) 4.9mm x 3.9mm CA-IF10283AD-Q1 DFN8(D) 3mm x 3mm -
简化通道结构图
-
