CA-IS3105W

CA-IS3105W

f_ico02.svg

量产

全集成隔离电源

CA-IS3105W 是一款支持 5KVRMS隔离耐压的 DC-DC 转换 器芯片，集成片上变压器，能够高效率传输大于 650mW 功率到副边输出。该芯片采用特有控制架构， 能够快速响应负载变化，并且精确调节输出电压。CA IS3105W 的出现可替代传统分立器件组建的隔离电源方 案。该方案物理尺寸更小，且能够实现完全隔离。
CA-IS3105W 集成软启动、短路保护、过温保护等多种 保护功能以更好地增强系统的可靠性。CA-IS3105W 具 有 EN 使能管脚，当 EN 为低电时，输出电压为零，此 时电源仅有微安级待机输入电流。
可通过管脚SEL选择4种输出电压，分别为5V、3.3V、 5.4V、3.7V，支持输出端接 LDO，以方便用户不同的电 压需求。CA-IS3105W器件采用16脚宽体SOIC封装，绝 缘耐压高达5 kVRMS。

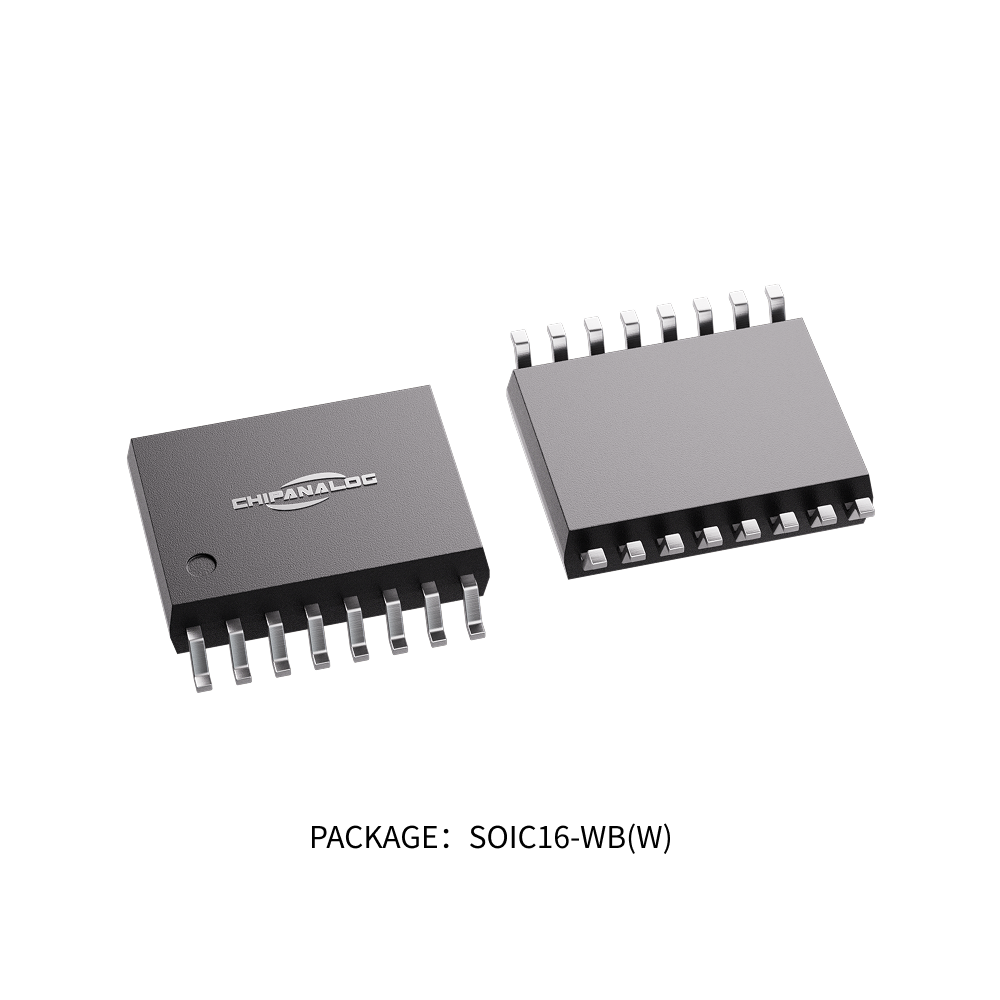

PACKAGE：SOIC16 - WB(W).png

  • 特性

    集成高效率的DC-DC转换器和片上变压器

    内置软启电路来防止浪涌电流和输出过冲
    过载和短路保护功能
    过热关断保护功能

    宽输入电压范围：

    4.5 V ~ 5.5 V

    输出电压可选：

    -3.3V、5.0V、3.7V、5.4V
    支持在输出端接LDO

    输出典型功率：

    650mW(5V/130mA)

    宽工作温度范围：

    -40 °C ~ 125 °C

    优异的隔离性能：

    UL 1577 标准下，长达1 分钟的5KVRMS 隔离耐压
    符合DIN V VDE V 0884-11:2017-01 标准的 7071VPK VIOTM 和 849VPK VIORM
    IEC 60950、 IEC 60601 和 EN 61010 认证 – CQC、 TUV 和 CSA 认证
    高CMTI：±150 kV/µS（典型）
    隔离栅寿命：>40年

    符合RoHS标准封装

    SOIC16-WB

  • 应用

    • 工业自动化控制系统

    • 电机控制

    • 医疗设备

    • 电网基础设备

    • 测试和测量仪器

  • 器件信息

    零件号封装封装尺寸(标称值)
    CA-IS3105WSOIC16-WB(W)10.30 mm × 7.50 mm

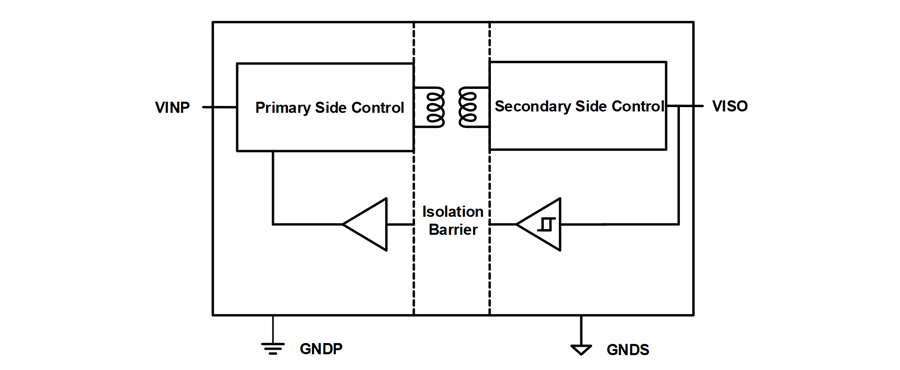

  • 简化通道结构图
