CA-IS3115AW

CA-IS3115AW

f_ico02.svg

量产

全集成隔离电源

CA-IS3115AW 是一款支持5.0kVRMS隔离耐压的 DC-DC 转 换器芯片，集成片上变压器，能够高效率传输 1.5W 功 率到副边侧输出。该芯片采用特有控制架构，能够快速 响应负载变化，并且精确调节输出电压。CA-IS3115AW 可替代传统分立器件组建的隔离电源方案，该方案物理 尺寸更小，且能够实现完全隔离。
CA-IS3115AW 集成软启动、短路保护、过温保护等多种 保护功能以更好地增强系统的可靠性。CA-IS3115AW 具 有 EN 使能管脚，当 EN 为低电平时，输出电压为零， 此时电源仅有微安级待机输入电流。
CA-IS3115AW 可通过管脚 SEL 选择 4 种输出电压，分别 为5V、3.3V、5.4V、3.7V，支持输出端接 LDO，以方便 用户不同的电压需求。CA-IS3115AW 器件采用 16 脚宽 体 SOIC 封装，电气间隙&爬电距离大于 8mm，最高绝 缘耐压高达5 kVRMS，支持宽工作温度范围-40 °C ~ 125 °C。

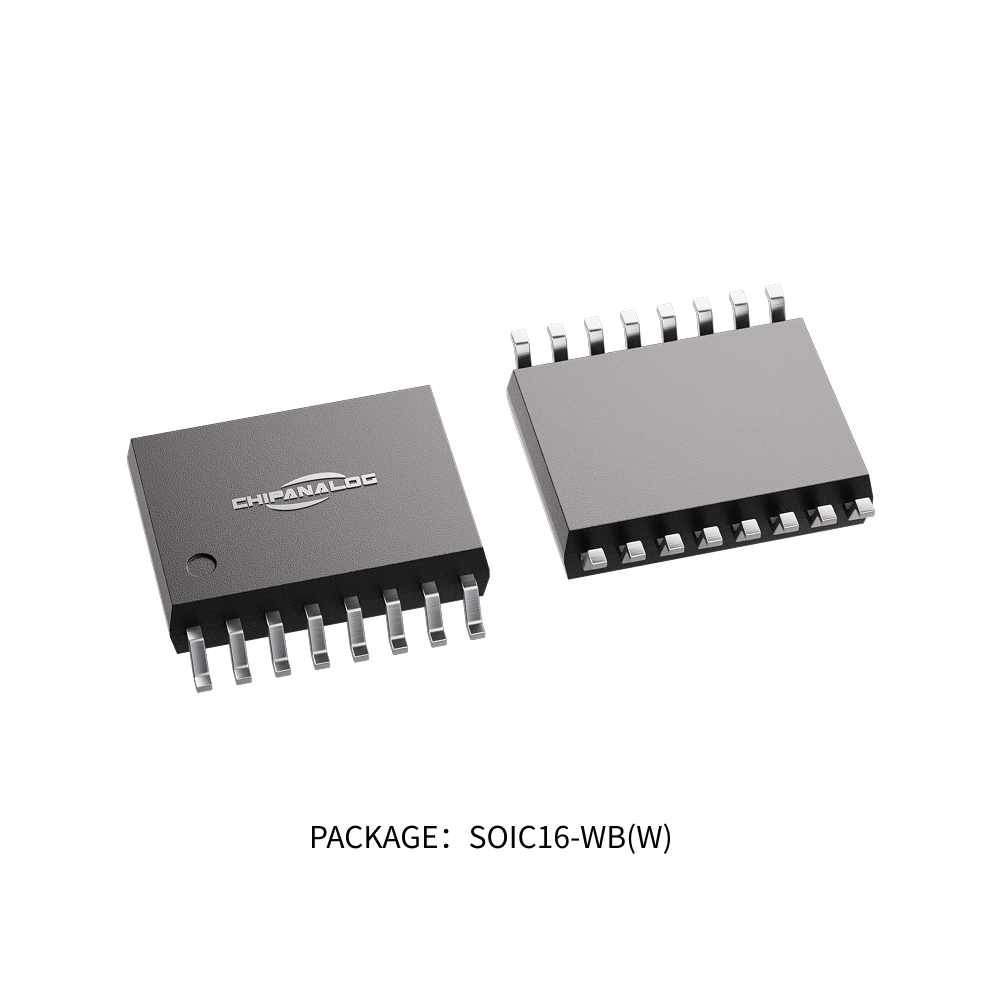

PACKAGE：SOIC16 - WB(W).png

  • 特性

    集成高效率的DC-DC转换器和片上变压器

    内置软启动电路来防止浪涌电流和输出过冲
    工作在Hiccup模式的短路保护
    过热关断保护功能

    宽输入电压范围：

    4.5 V ~ 5.5 V

    输出电压可选：

    3.3V 或5.0V；
    3.7V 或5.4V，支持在DC-DC 后接LDO

    输出典型功率：

    1.5W (5V/300mA)

    优异的负载瞬态响应

    宽工作温度范围：

    -40 °C ~ 125 °C

    ESD：

    ±3kV HBM，±2kV CDM

    高CMTI：

    ±150 kV/µs（典型）

    符合RoHS标准封装

    SOIC16-WB

  • 应用

    • 工业自动化控制系统

    • 电机控制

    • 医疗设备

    • 电网基础设备

    • 测试和测量仪器

  • 器件信息

    零件号封装封装尺寸(标称值)
    CA-IS3115WSOIC16-WB(W)10.30 mm × 7.50 mm

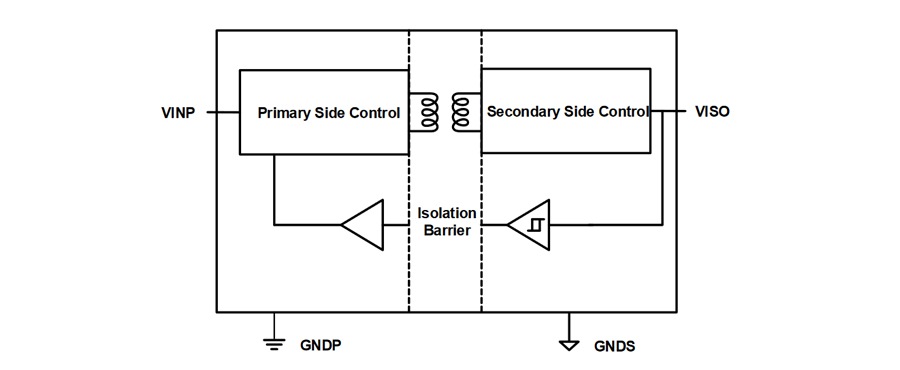

  • 简化通道结构图
