CA-IS3222CW-Q1

CA-IS322x 系列产品为双通道、隔离型栅极驱动器，可提 供6A峰值灌电流、5A峰值拉电流驱动。这些器件支持 高速切换，结合器件的超低传输延时(56ns，典型值)、 超低脉宽失真等优势，使其成为MOSFET、IGBT、SiC等 大功率晶体管驱动的理想选择，工作频率可达 5MHz， 适用于各种逆变器、隔离电源、电机驱动等应用。

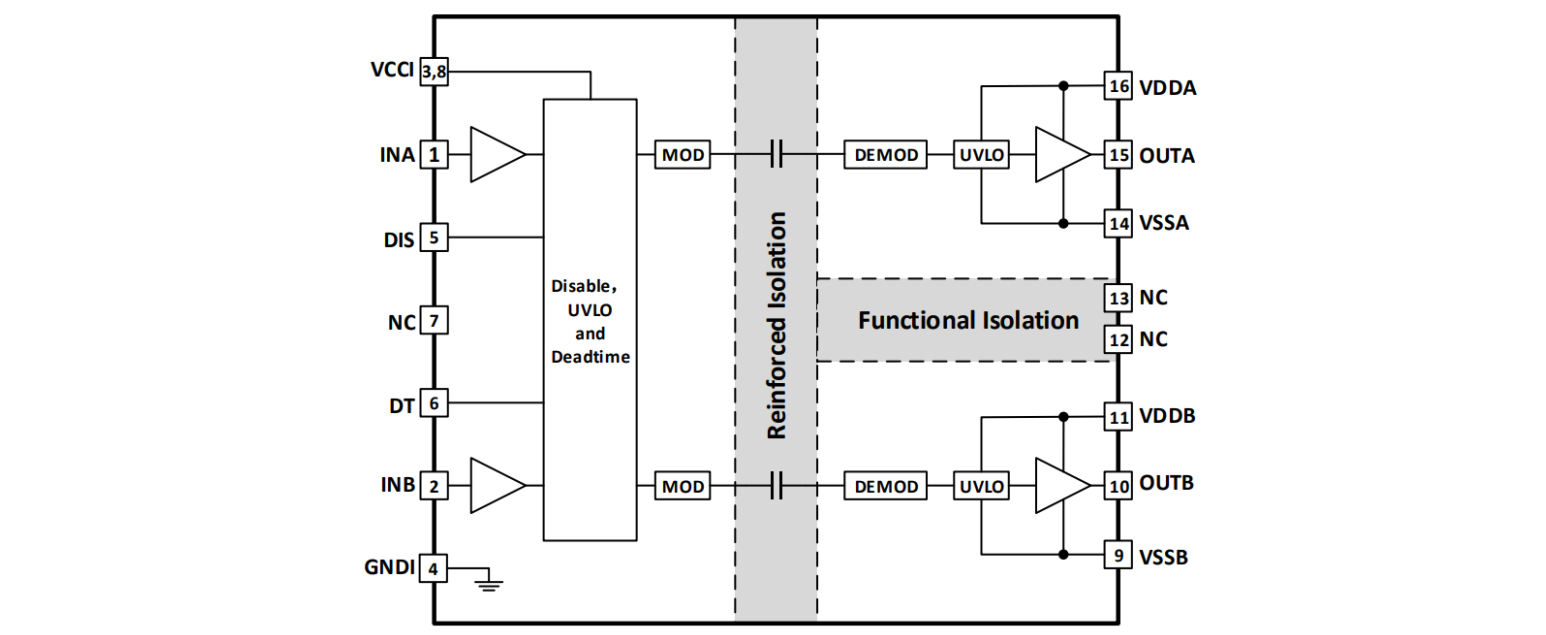

所有器件采用川土特有的电容隔离技术，在内部集成数 字隔离器。输入侧与驱动器输出侧通过二氧化硅(SiO2) 电容绝缘栅隔离，提供高达5.7kV_RMS (宽体SOIC封装)的 隔离耐压(UL1577认证),以及最小100V/ns的共模瞬态抗 扰度(CMTI)。此外，内部电路在二次侧(输出侧)的驱动器 A 与驱动器B之间提供功能隔离，可承受1500V DC工作 电压。
CA-IS322x 系列栅极驱动器可以配置为双通道低边驱动、 双通道高边驱动和半桥驱动，提供可编程死区时间。使 能控制(CA-IS3222 的 EN 引脚)和禁止控制(CA-IS3221 的 DIS 引脚)允许将驱动器A和驱动器B的输出快速拉至低 电平，关断外部功率晶体管。另外，当输入侧或输出侧 电源未上电或开路、或低于UVLO门限时，或当器件处 于禁用状态时，驱动器输出置于默认状态：低电平；当 输入信号开路时，驱动器输出同样置于默认状态：低电 平，关断外部功率管。

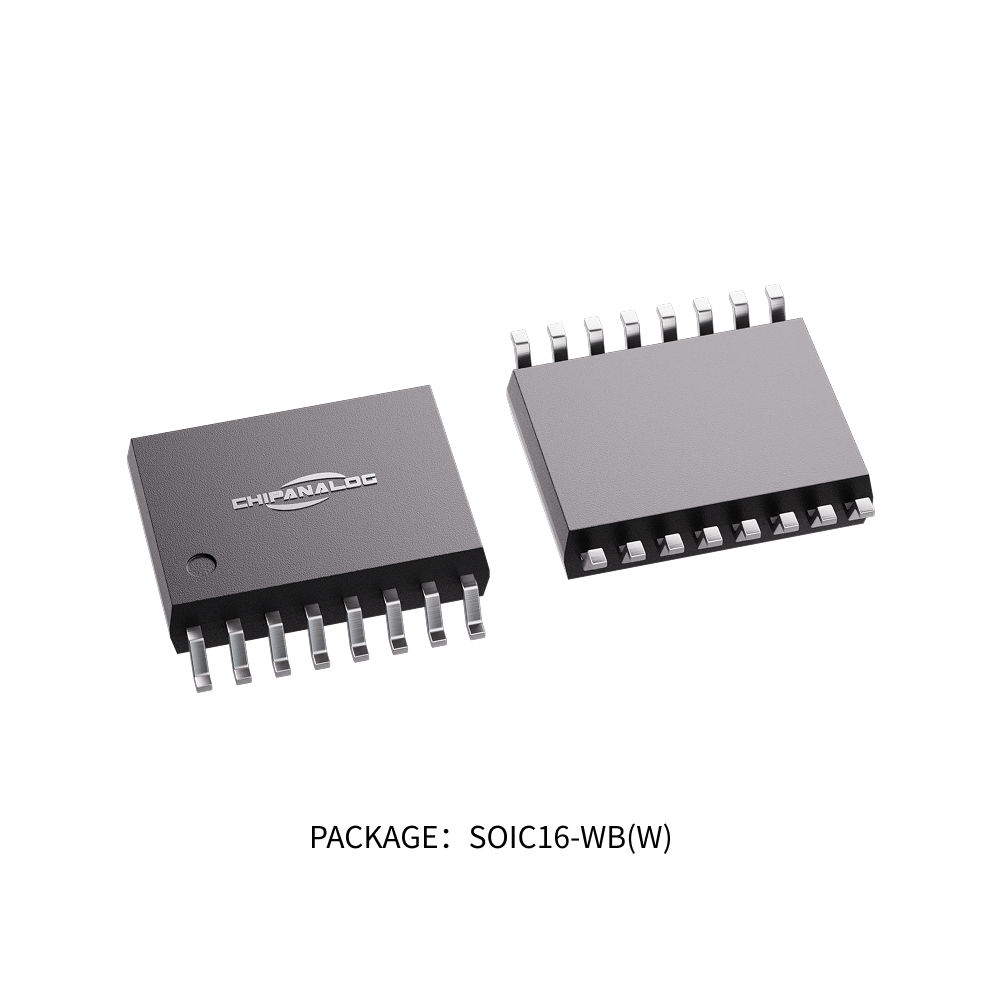

CA-IS322x 输入侧电源V_CCI可接受3V to 18V 供电范围， 输出侧电源 V_{DD_}可接受高达 25V 的供电电压。提供 16 引脚或14引脚宽体SOIC封装。工作温度范围为-40°C至 +125°C。
