CA-IS3089WX

CA-IS3089WX

f_ico02.svg

量产

隔离式RS-485/RS-422收发器

CA-IS3089WX 是隔离式 RS-485/RS-422 收发器，电气隔 离等级高，能够满足工业应用场景严苛的要求。该系 列器件内部的逻辑输入与输出缓冲器之间通过二氧化 硅（SiO2）绝缘栅隔离，能够承受高达 5000VRMS（60s） 的电气隔离以及具有±150kV/μs 的典型 CMTI 性能。绝 缘栅阻断了逻辑侧与总线侧的地环路，有助于降低具 有较高地电势差的端口间干扰，确保数据的正确传输。
CA-IS3089WX 用于支持多节点数据通信总线，最高通信 速率为40Mbps，最多允许同一总线上挂接 256 个收发 器。
CA-IS3089WX 采用 16 引脚、宽体 SOIC 封装，符合行业 隔离式RS-485/RS-422 的标准封装，支持–40°C 到 125°C 的工作温度范围。

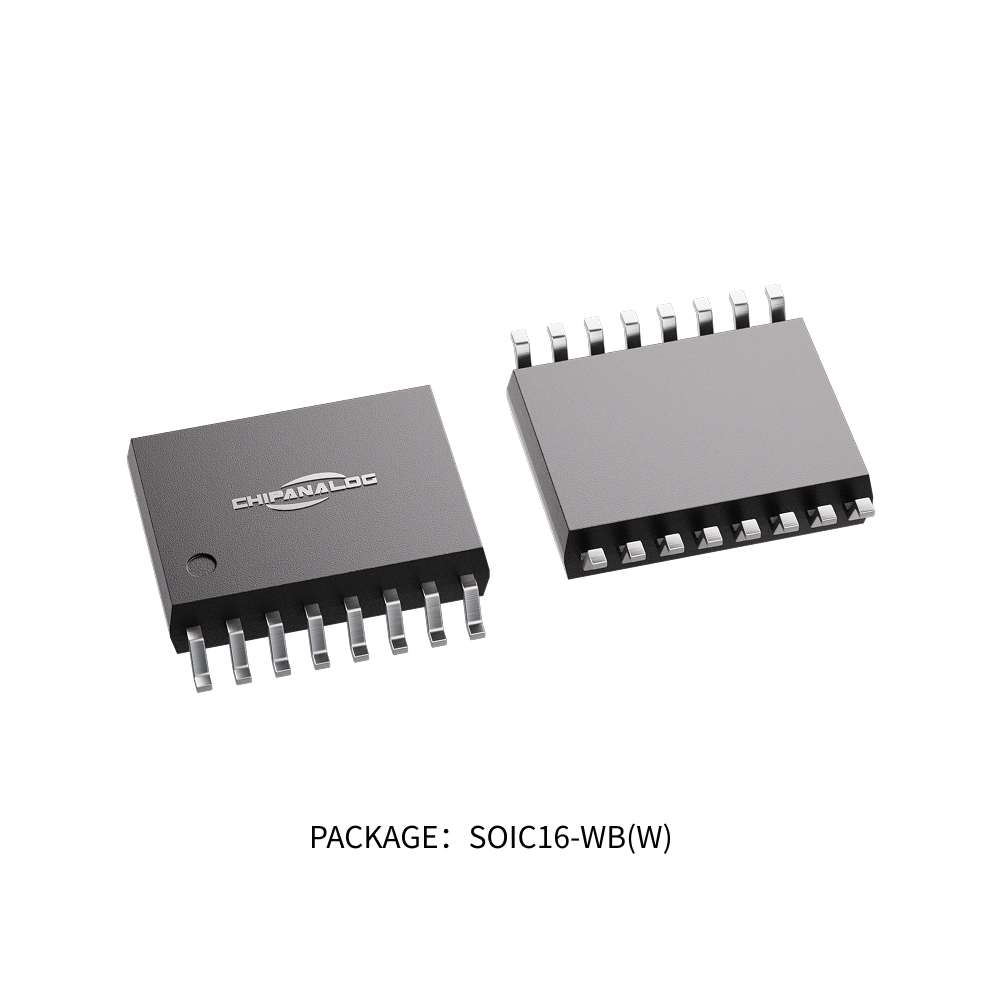

PACKAGE：SOIC16 - WB(W).png

  • 特性

    满足或超过TIA/EIA-485A标准的RS-485收发器

    数据速率：

    40Mbps

    1/8 单位负载（支持多达 256个总线节点）

    逻辑侧供电范围：

    2.375V至 5.5V

    总线侧供电范围：

    3.0V至 5.5V

    总线共模工作范围:

    -15V 至 +15V

    高共模瞬态抗扰度：

    ±150kV/μs（典型值）

    带有限流驱动器和热关断功能开路、短路和空闲总线失效保护

    工作温度范围：

    –40 °C至125 °C

    16引脚宽体SOIC封装，引脚兼容多数隔离式 RS-485收发器

    额定工作电压下隔离栅寿命大于40年

  • 应用

    • 光伏逆变器

    • 工厂自动化

    • 电机驱动器

    • 楼宇自动化

  • 器件信息

    零件号封装封装尺寸(标称值)
    CA-IS3080
    CA-IS3082
    CA-IS3086
    CA-IS3088    		SOIC16-WB(W)10.30mm×7.50mm

  • 简化通道结构图
