CA-IS2082B

CA-IS2082B

f_ico02.svg

量产

隔离式RS-485/RS-422收发器

CA-IS2082B 为隔离型、半双工 RS-485 收发器，提供较 高的电气隔离等级和优异的性能，以满足工业应用的严 苛要求。器件内部的逻辑输入与输出缓冲器之间通过二 氧化硅(SiO2)绝缘栅隔离，能够承受高达 3000VRMS (60s) 的隔离电压以及±100kV/μs的典型CMTI。绝缘栅阻断了 逻辑侧与总线侧的地环路，有助于抑制具有较高地电势 差的端口间干扰，确保数据的正确传输。
CA-IS2082B 用于支持高速、多节点数据通信总线，通信 速率高达20Mbps。器件总线引脚具有±8kV HBM ESD保 护能力。接收器输入阻抗为1/8单位负载，允许同一总 线上最多挂接 256 个收发器。在保持高速数据传输的 同时，允许挂接更多的总线节点，有助于提高工业通信 的可靠性。作为半双工收发器，CA-IS2082B可通过器件 的接收使能与发送使能引脚控制收发状态，避免总线冲 突。
CA-IS2082B 采用 16 引脚 SSOP 紧凑型封装，兼容行业 隔离式RS-485 的标准封装。器件工作在-40°C 至+125°C 温度范围。


  • 特性

    兼容RS-485 EIA/TIA-485标准并提供更高性能

    数据速率高达20Mbps
    1/8单位负载，同一总线可挂接256个节点
    2.375 V至5.5 V逻辑侧供电范围；3.0 V至 5.5 V总线侧供电范围

    集成保护功能支持可靠的数据通信

    提供3kVRMS (60s)隔离耐压
    ±100kV/μs 典型CMTI
    隔离栅寿命 > 40年
    总线引脚具有±8kV人体模式(HBM) ESD保护，逻辑侧引脚具有±4kV HBM ESD保护
    驱动器提供输出短路保护和热关断功能
    接收器提供真失效保护，确保接收器输出确认状态

    较宽的工作温度范围：

    -40 °C至125 °C

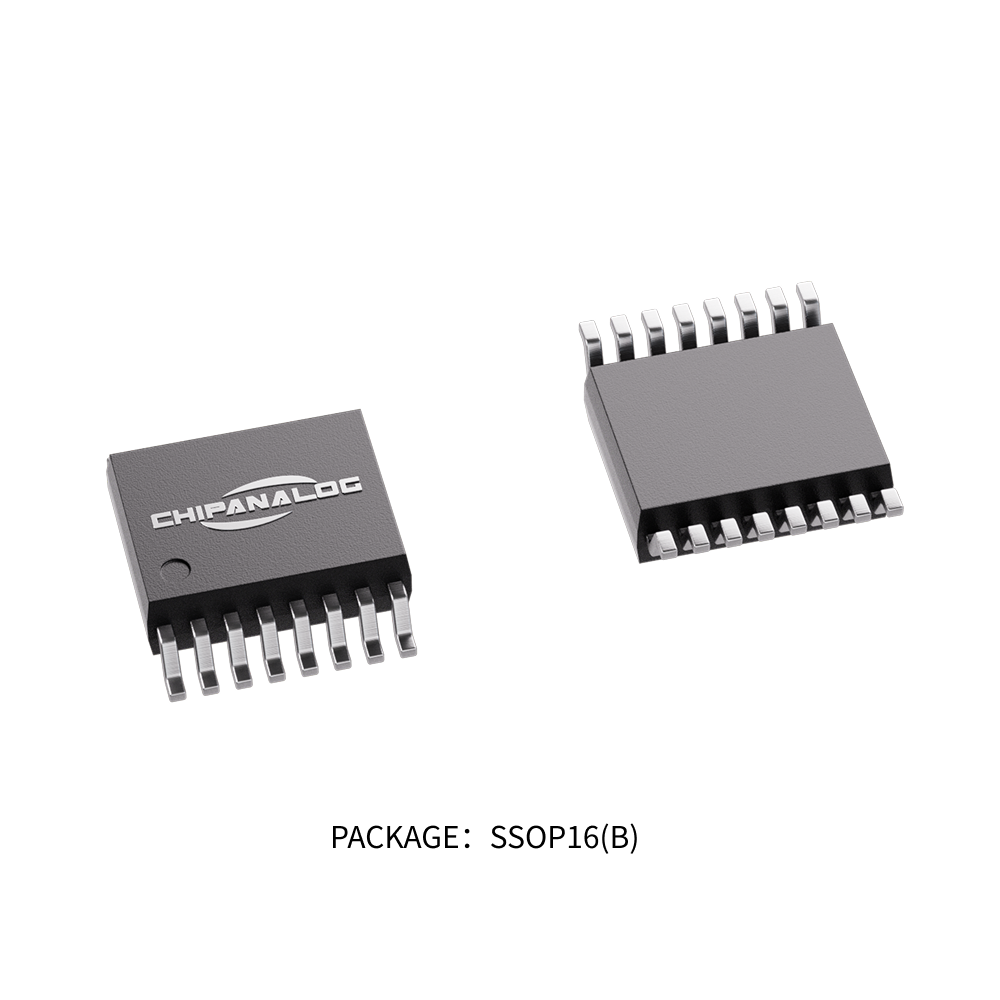

    16引脚SSOP紧凑型封装，引脚兼容多数隔离式RS485 收发器

  • 应用

    • 隔离RS-485通信

    • 光伏逆变器

    • 工厂自动化

    • 电机驱动器

    • 楼宇自动化

  • 器件信息

    零件号封装封装尺寸(标称值)
    CA-IS3080
    CA-IS3082
    CA-IS3086
    CA-IS3088    		SOIC16-WB(W)10.30mm×7.50mm

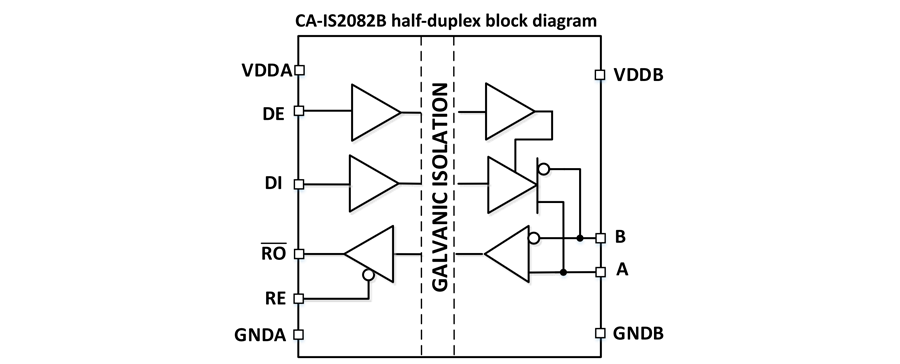

  • 简化通道结构图
