CA-IS3082CWX

CA-IS3082CWX

f_ico02.svg

量产

通用隔离RS-485/422收发器

CA-IS3082Cx 是增强型绝缘隔离式半双工 RS-485 收发器， 电气隔离等级高，能够满足工业应用场景严苛的要求。 该系列器件内部的逻辑输入与输出缓冲器之间通过二氧 化硅（SiO2）绝缘栅隔离，能够承受高达 5000VRMS（1 分钟）的电气隔离以及具有±150kV/μs 的典型 CMTI 性 能。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降 低具有较高地电势差的端口间干扰，确保数据的正确传 输。
CA-IS3082Cx 器件可用于支持多节点数据通信总线，最 高通信速率为 500kbps，最多允许同一总线上挂接 256 个收发器。CA-IS3082Cx 为半双工收发器，可通过器件 的接收使能与发送使能引脚控制收发状态，避免总线冲 突。
CA-IS3082Cx 器件采用16引脚宽体SOIC封装，引脚排布 兼容主流隔离式 RS-485 收发器，支持–40°C ~ 125°C的工 作温度范围。

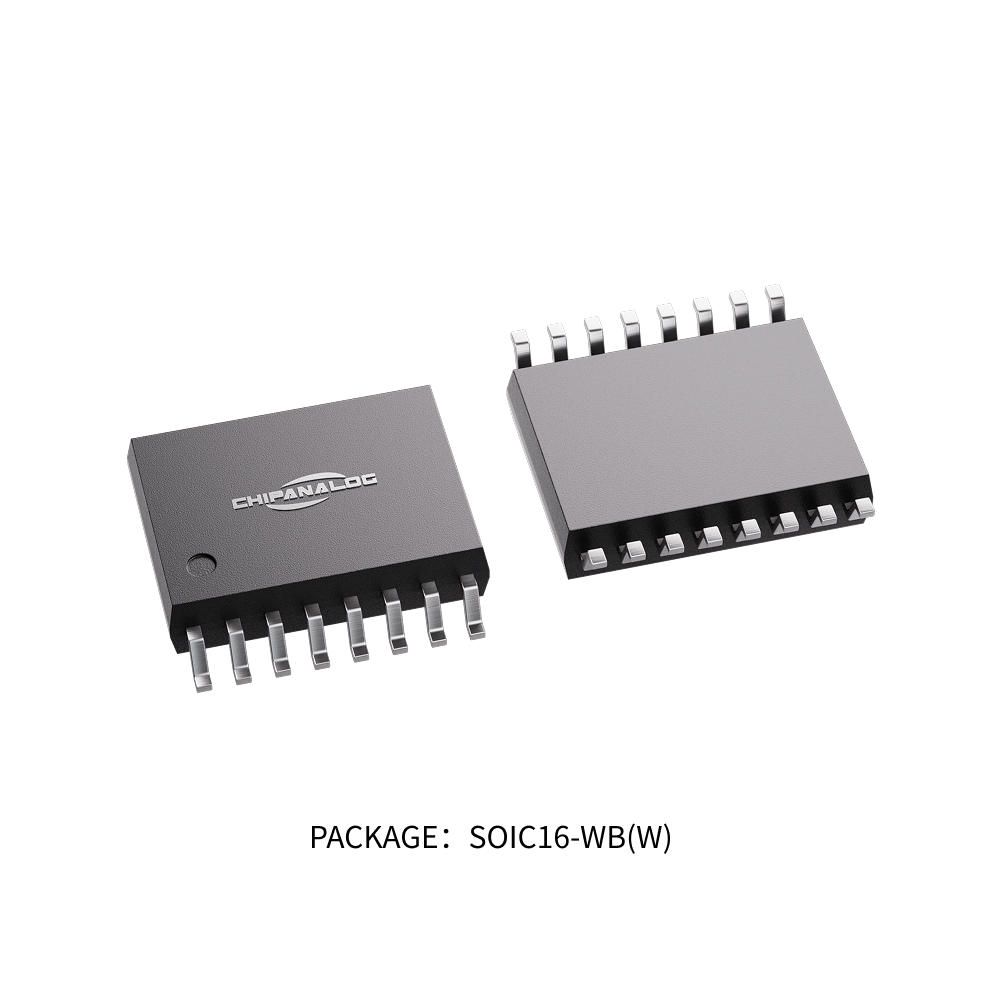

PACKAGE：SOIC16 - WB(W).png

  • 特性

    满足或超过TIA/EIA-485A标准的RS-485收发器

    数据速率：

    500kbps

    1/8 单位负载（支持多达 256个总线节点）

    逻辑侧供电范围：

    3V 至 5.5V

    总线侧供电范围：

    3V至 5.5V

    总线共模工作范围：

    –7V 至 +12V

    高共模瞬态抗扰度：

    ±150kV/μs（典型值）

    总线A/B引脚ESD保护等级：

    ±20kV (HBM)

    带有限流驱动器和热关断功能

    开路、短路和空闲总线失效保护

    宽工作温度范围：

    –40°C ~ 125°C

    16引脚宽体SOIC封装，引脚排布兼容主流隔离式

    RS-485 收发器

    额定工作电压下隔离栅寿命大于40年

  • 应用

    • 光伏逆变器

    • 工厂自动化

    • 电机驱动器

    • 楼宇自动化

    • 电力计量

  • 器件信息

    零件号封装封装尺寸(标称值)

    CA-IS3082CWX

    CA-IS3082CWNX

    		SOIC16-WB (W)10.30mm×7.5mm
