CA-IS1044S

CA-IS1044S

f_ico02.svg

量产

隔离式CAN收发器

CA-IS1044S 是一款隔离式控制器局域网(CAN)收发器， 符合 ISO11898-2 物理层技术规范。这款器件内部的逻 辑输入与输出缓冲器之间通过二氧化硅(SiO2)绝缘栅隔 离，能够承受高达 3750VRMS (60s)的隔离电压并提供 ±100kV/μs 的典型共模瞬态抑制(CMTI)。绝缘栅阻断了 逻辑侧与总线侧的地环路，有助于抑制端口间地电势差 较高的噪声，确保数据的正确传输。
CA-IS1044S 在逻辑侧采用 2.5V 至+5.5V 单电源供电，便 于连接不同电压的 CAN 控制器，无需外部电平转换器。 配合外部隔离电源，即可构成完整的隔离 CAN 端口。 收发器支持高达 2Mbps 的传输速率，并在发送器输出 端提供限流保护、热保护以及±58V 的过压保护，显性 状态超时检测则可避免由于控制器错误或 TXD 输入故 障而导致的总线闭锁。此外，该器件的 CAN 接收器输 入具有±30V 的共模输入范围(CMR)，远远超出 ISO 11898 规范定义的-2V 至+7V 范围。为系统提供可靠保 护。
CA-IS1044S 工作温度范围为–40°C 至 125°C，提供 8 引 脚窄体SO封装。


  • 特性

    符合ISO 11898-2物理层标准

    集成保护功能支持可靠的数据通信

    提供3.75kVRMS(DUB8)、5kVRMS(宽体 SOIC)以及7.5kVRMS(超宽体 SOIC)隔离耐压
    ±150kV/μs 典型CMTI
    隔离栅寿命：> 40年
    CANH、CANL总线引脚具有±58V故障保护
    ±30V扩展共模输入范围(CMR)
    发送器超时检测避免总线闭锁，允许最低传输速率为5.5kbps
    热关断

    数据速率高达 1Mbps

    超低延时：

    150ns (典型值)，210ns (最大值) 2.5V至5.5V逻辑侧供电范围，可直接连接 2.7V、

    3V、3.3V 或5V CAN 控制器

    未上电时，器件保持理想的无源特性，不对总线产生干扰

    较宽的工作温度范围：

    –40°C至125°C

    提供8/16引脚宽体SOIC封装、8引脚DUB封装以及8脚超宽体SOIC封装

  • 应用

    • 工业现场网络

    • 楼宇自动化

    • 安防系统

    • 运输系统

    • 汽车网关

    • 汽车电子与照明控制

    • 电池管理系统(BMS)

  • 器件信息

    零件号封装封装尺寸(标称值)
    CA-IF1044SSOIC8-NB(S)4.9mm×3.9mm

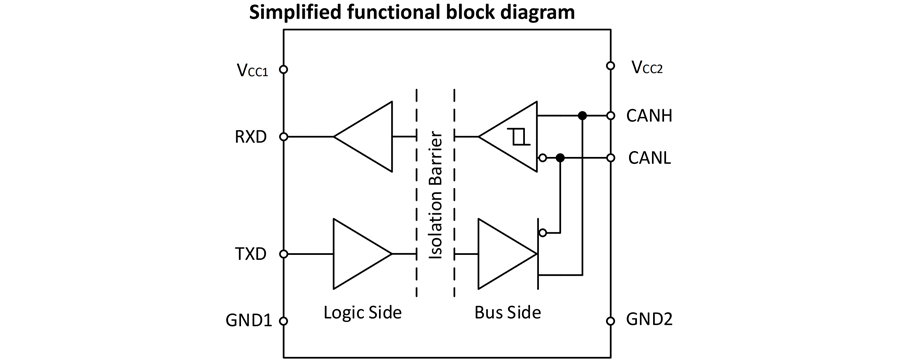

  • 简化通道结构图
