CA-IS3020G

CA-IS3020G

f_ico02.svg

量产

低功耗单双向I2C隔离器

CA-IS302x 系列产品为完备的双向、双通道数字隔离器， 提供3.75kVRMS(窄体封装)/5kVRMS(宽体封装)/ 7.5kVRMS(超 宽体封装)电气隔离，以及高达±150kV/μs 的典型 CMTI。 所有器件的输入采用施密特触发器，提高抗干扰能力。 每个隔离通道的数字输入与输出通过二氧化硅(SiO2)绝 缘层隔离，提供较高的电磁干扰抑制和低EMI特性。高 集成度设计仅需两个外部VDDA、VDDB旁路电容和上拉电 阻，即可构成I2C隔离接口。
 这些双通道数字隔离器可支持DC至2MHz 传输速率， CA-IS3020 提供两路双向、开漏输出隔离通道，用于支 持多主机 I2C 等需要在同一总线双向传输数据或时钟的 双向隔离应用；CA-IS3021 则提供一路单向和一路双向 隔离通道，可支持单主机 I2C 隔离应用，单向通道用作 时钟(SCL)隔离，双向通道用作数据(SDA)隔离。器件 A 侧(VDDA)、B 侧(VDDB)单独供电，供电电压范围为3.0V 至 5.5V。下图提供了 CA-IS302x 一个双向通道的简化框图。
CA-IS302x 系列产品可工作在-40°C至+125°C 温度范围， 提供8引脚窄体SOIC封装、8引脚/16引脚宽体SOIC以 及8 引脚超宽体SOIC 封装。由于较宽的工作温度范围 和较高的隔离耐压，该系列器件适用于强干扰的工业环 境。


  • 特性

    支持DC 至 2MHz双向数据传输

    可靠的数字信号电气隔离

    较长的工作寿命：

    > 40年
    提供3.75kVRMS (窄体SOIC)、5kVRMS(宽体 SOIC)以及7.5kVRMS(超宽体SOIC)电气隔离
    ±150kV/μs 典型CMTI
    施密特触发输入提高抗干扰能力
    较高的电磁抑制，可承受最高±12.8kV浪涌
    ±8kV ESD保护(人体模式)

    开漏输出：

    A侧可支持最高3.5mA灌电流
    B侧可支持最高35mA灌电流 3.0V至5.5V宽压工作范围

    较宽的工作温度范围：

    -40°C to 125°C

    提供多种RoHS兼容封装：

    窄体SOIC8 (S)封装
    宽体SOIC8-WB (G)封装
    宽体SOIC16-WB (W)封装
    超宽体SOIC8-WWB (WG)封装

  • 应用

    • I2C, SMBus, PMBus™ 接口

    • 电机控制系统

    • 医疗设备

    • 电池管理系统

    • 仪器仪表

  • 器件信息

    零件号封装封装尺寸(标称值)
    CA-IS3020
    CA-IS3021    		SOIC8(S)4.90mm×3.90mm
    SOIC8-WB(G)5.85mm×7.50mm
    SOIC16-WB(W)10.30mm×7.50mm
    CA-IS3020SOIC8-WWB (WG)6.40mm×14.00mm

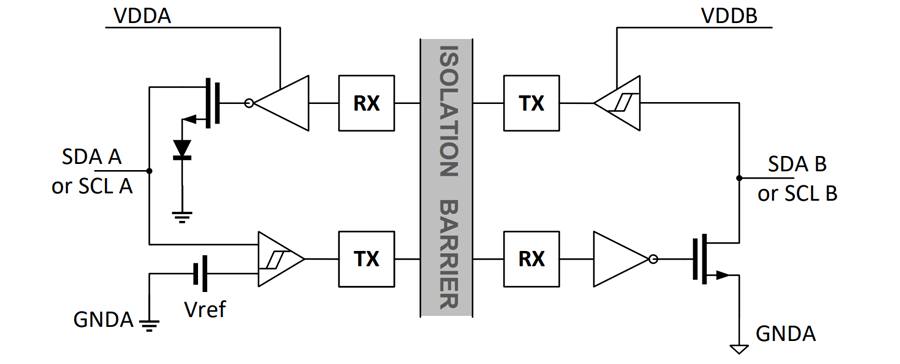

  • 简化通道结构图
