CA-IF4820HS

CA-IF48xx 系列产品为低功耗 RS-485/RS-422 收发器，用 于支持嘈杂环境下的可靠通信。器件为通信总线引脚提 供±30V 的过压保护，确保总线的可靠性；±15V的共模 输入范围超出RS-485标准所要求的-7V至+12V范围， 使其非常适合系统间具有较高地电位差，长线传输或存 在较强干扰的工业应用。该系列收发器还为发送器输出 和接收器输入提供±15kV(全双工器件)或±30kV(半双工器 件)的静电放电(ESD)保护，无需额外的系统级保护元件。
CA-IF48xx 器件内部包含一路驱动器(TX)和一路接收器 (RX)，工作在+3.0V 至+5.5V 电源电压范围，同一器件即 可兼容+3.3V 或+5V 供电系统。该系列产品中，CA IF48xxHS/HM/HD 用于提供半双工收发器，而 CA IF48xxFS/FM/FD 用于提供全双工收发器。另外，CA IF4820 和 CA-IF4850 能够分别以最高 20Mbps 和 50Mbps 的速率收发数据；CA-IF4805采用限摆率设计， 可支持最高500kbps 的通信速率，以降低EMI。该系列 器件的接收器内部集成失效保护电路，确保接收器输入 短路、开路或空闲状态下，输出保持在高电平。

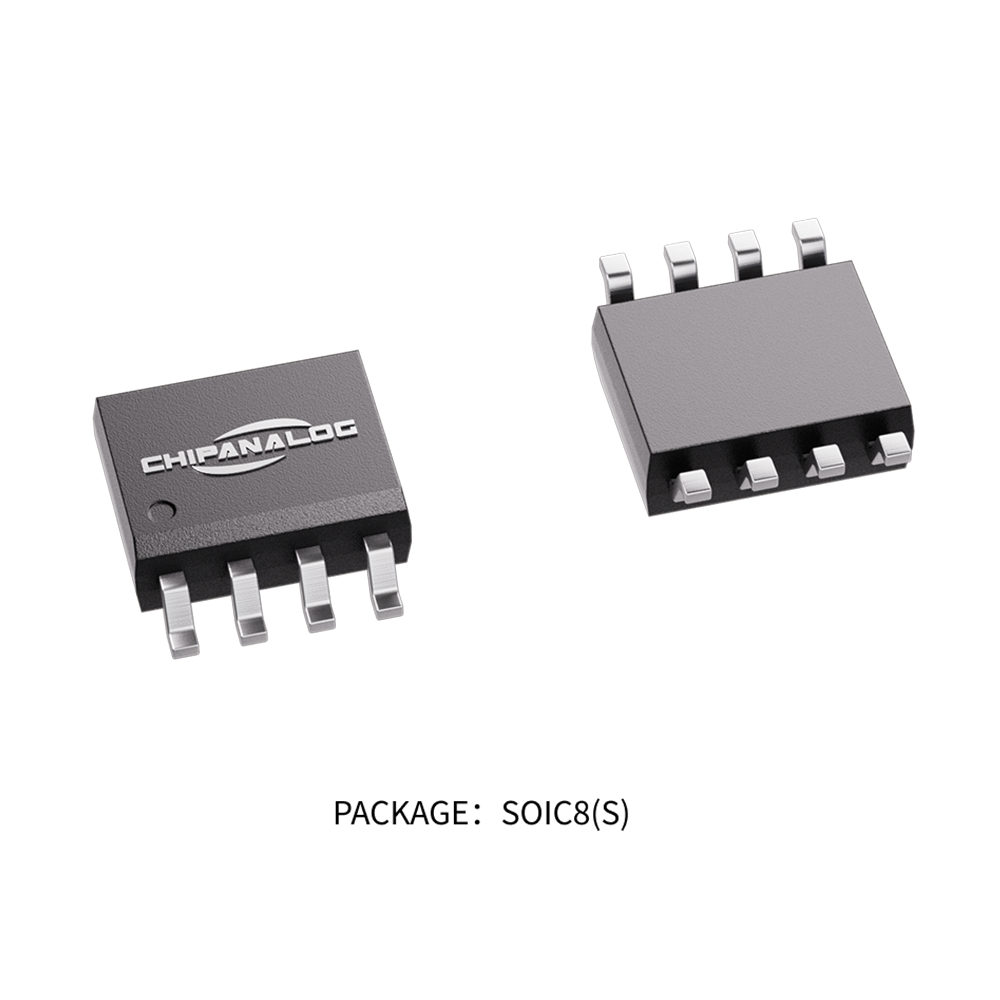

CA-IF48xx 系列器件工作在-40°C 至+125°C 扩展级温度范 围。提供小尺寸、8引脚MSOP和8引脚DFN封装， 以满足空间受限的应用；8引脚SOIC封装兼容工业标 准，可轻松替代同类产品。
