CA-IF4888HS

CA-IF4888HS

f_ico02.svg

量产

ESD保护30KV的RS-485/RS-422收发器

CA-IF4888HS 是一款的低功耗 RS485 收发器，此收发器 具有自动总线极性纠正功能。热插拔时，此器件在总线 闲置的开始76ms 内检测并纠正总线极性。该器件可以 扩展共模电压范围到±15V、故障保护范围±30V。因 此这些器件适用于长电缆上的应用。同时，该器件总线 引脚可耐受静电放电，具有对人体放电模式（HBM）、 空气间隙放电和接触放电技术规范的高水平保护。 CA-IF4888HS 器件可提供SOIC8 封装，适用于空间受限 的应用。在自然通风环境下的工作温度范围为–40°C至 125°C。

  • 特性

    满足TIA/EIA-485A 标准

    114ms内即可实现总线极性校准

    数据速率：

    300bps至500kbps

    3V至5.5V电源电压

    带有限流驱动器和热关断功能

    总线 I/O ESD 保护：

    ±30kV HBM

    1/8 单位负载（支持多达 256 个总线节点）

    工作温度范围：

    –40°C 至 125°C

    共模电压范围：

    ±15V

    故障保护范围：

    ±30V

    低工作电流：

    接收模式下最大工作电流960µA

    待机电流：

    <5µA

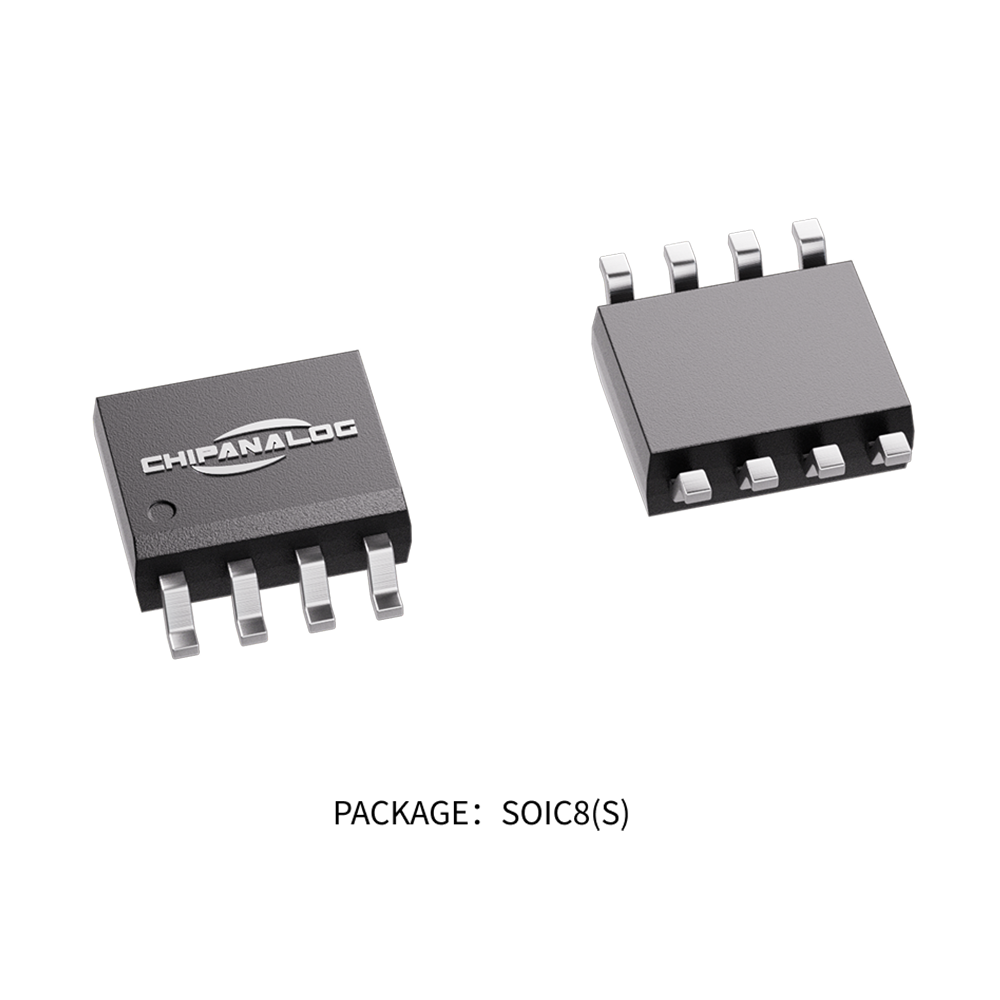

    小尺寸 SOIC8封装

  • 应用

    • 工业自动化

    • 加热、通风和空调环境系统（HVAC）

    • DMX512网络

    • 过程控制

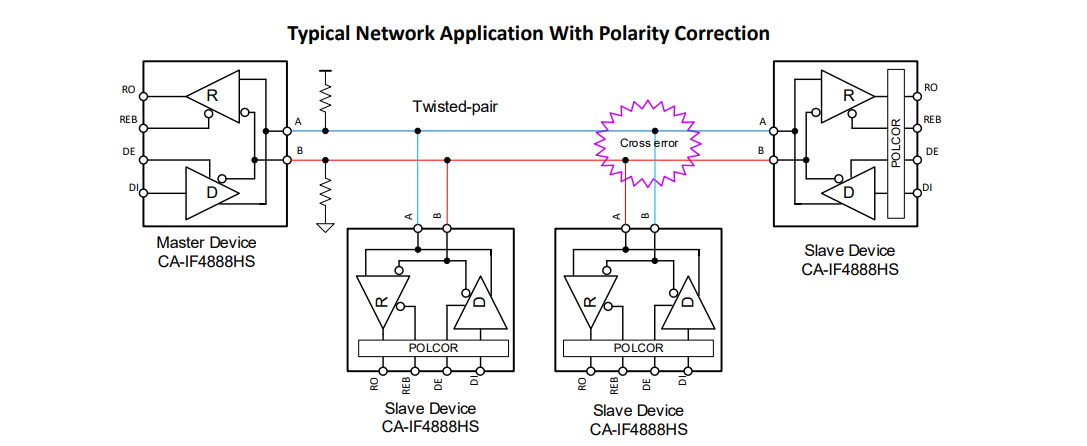

  • 简化通道结构图
