CA-IF4220NF
CA-IF4220NF
量产
具有±15kV ESD 保护功能的3.3至5V RS422收发器
CA-IF4220NF 是 3V 至 5.5V 供电的低功耗RS-422全
双工收发器，能工作在20Mbps 的传输速率。此款芯片
接收器具有1/8单位负载，支持多达256个总线节点；
并且带有故障保护功能，当两个输入管脚为开路、短
路、空闲时则保证输出管脚为高电平。
此款芯片未上电时驱动器输出管脚为高阻态，并且
具有短路限流保护功能以及热关断功能，可以有效防止
总线竞争或总线故障带来的过大功耗。
该系列的芯片ESD保护能力：±15kV HBM 。CA
IF4220NF 在自然通风环境下的工作温度范围为–40°C至
125°C。
-
特性
满足或超过TIA/EIA-485A标准的要求
数据速率：
20Mbps
3V至5.5V电源电压
带有限流驱动器和热关断功能
总线 I/O ESD 保护：
±15kV HBM
1/8 单位负载（支持多达 256 个总线节点）
工作温度范围：
–55°C 至 125°C
共模电压范围：
±15V
故障保护范围：
±30V
低工作电流：
接收模式下最大工作电流960µA
待机电流：
<5µA
适用于热插拔功能的无干扰上电/下电

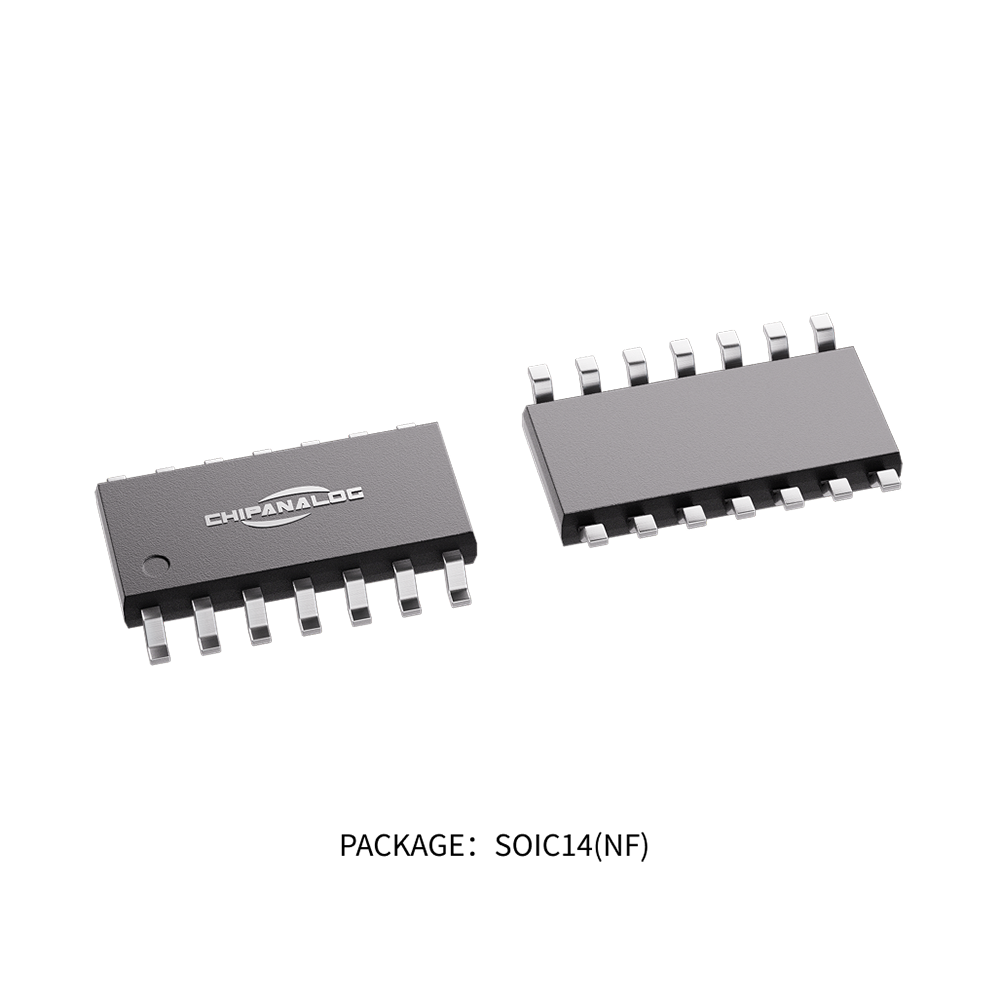

小尺寸 SOIC14封装
-
应用
-
电机驱动器
-
工厂自动化和控制
-
电网基础设施
-
楼宇自动化
-
HVAC系统
-
视频监控
-
过程控制
-
无线基础设施
-
-
器件信息
零件号 封装 封装尺寸（标称值） CA-IF4220NF SOIC14 3.9mm*8.65mm -

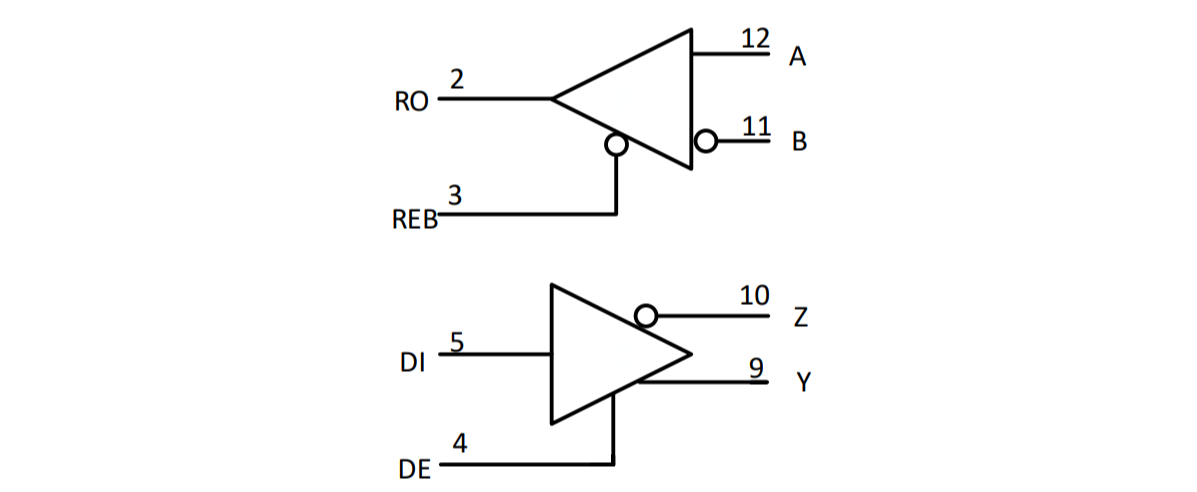

简化通道结构图
-
