CA-IS3831LW

CA-IS3831LW

f_ico02.svg

量产

三通道增强耐压数字隔离器

CA‐IS383x 是一款高性能三通道数字隔离器，具有精确 的时序特性和低电源损耗。 在隔离 CMOS数字 I/O 时， CA‐IS383x 器件可提供高电磁抗扰度和低辐射。所有器 件版本均具有施密特触发器输入，可实现高抗噪性能。 每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘栅隔离。CA‐IS3830 三个通道都在同一个方向 上，输出侧（B侧）具有输出使能，CA‐IS3831 具有两个 前向和一个反向通道，两侧均具有输出使能。所有设备 都具有故障安全模式选项。 如果输入侧电源掉电或信 号丢失，对于后缀为L的设备，默认输出为低，对于带 有后缀H的设备，默认输出为高。
CA‐IS383x 器件具有高绝缘能力，有助于防止数据总线 或其他电路上的噪声和浪涌进入本地接地端，从而干扰 或损坏敏感电路。 高CMTI能力有望保证数字信号的正 确传输。  CA‐IS383x 器件采用16引脚宽体SOIC封装和 16引脚超宽体SOIC封装。 宽体封装的产品支持绝缘耐 压高达5.7kVrms。超宽体封装的产品支持绝缘耐压高达 7.5kVrms

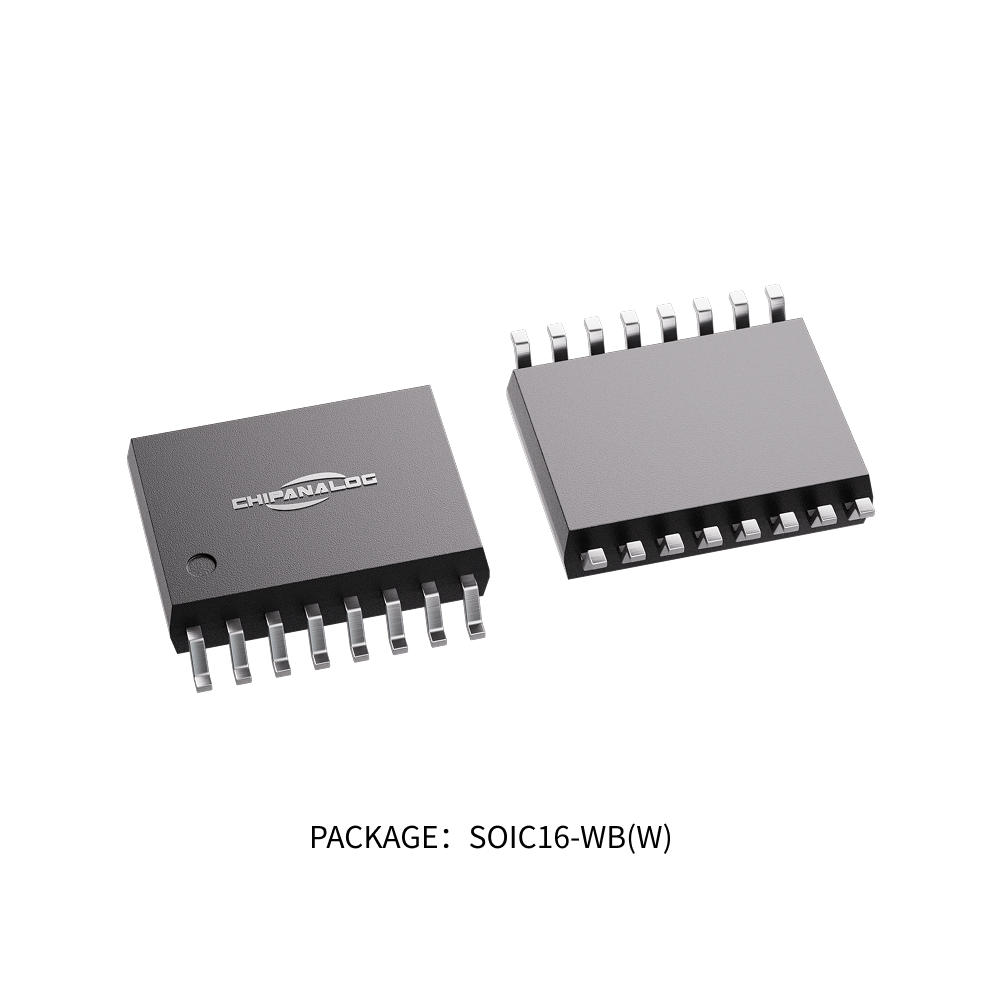

PACKAGE：SOIC16 - WB(W).png

  • 特性

    信号传输速率：

    DC to 150Mbps

    宽电源电压范围：

    2.5V to 5.5V

    宽温度范围：

    ‐40°C to 125°C

    无需启动初始化

    默认输出高电平和低电平选项

    优异的电磁抗扰度

    高CMTI：

    ±150kV/µs (典型值)

    低功耗，(典型值):

    电流为 1.5mA/通道（@5V， 1Mbps ）
    电流为 6.6mA/通道（@5V， 100Mbps ）

    精确时序 (典型值)

    12ns 传播延迟
    1ns 脉冲宽度失真
    2ns 传播延迟偏差
    5ns 最小脉冲宽度

    高达5.7kVRMS的隔离电压(宽体封装)

    高达7.5kVRMS的隔离电压(超宽体封装)

    ESD:

    HBM ±8kV

    隔离栅寿命：

    >40年

    具有使能端的三态输出

    施密特触发器输入

    宽体SOIC16‐WB(W) 封装

    超宽体SOIC16‐WB(WW) 封装

    符合RoHS标准

    安规认证

    DIN V VDE 0884‐17:2021‐10 认证
    UL1577 器件程序认证
    根据IEC 61010‐1:2010+A1认证

  • 应用

    • 太阳能逆变器

    • 风力发电

    • 高压储能

    • 高压电力系统

    • 直流充电桩

    • 医疗电子

  • 器件信息

    零件号封装封装尺寸（标称值）
    CA-IS3830
    CA-IS3831    		SOIC16-WB (W)10.30 mm × 7.50 mm
    SOIC16- WWB(WW)10.30 mm × 14.00 mm

  • 简化通道结构图
