CA-IS2631HA
CA-IS2631HA
量产
集成隔离电源的三通道高性能数字隔离器
CA-IS2631HA 是川土微电子数字隔离器系列中集成
DC-DC 转换器的器件。CA-IS2631HA 的出现可替代传统
用分立器件组建的隔离电源方案，能够有效节省系统空
间并简化设计，实现完整的信号和电源隔离。
CA-IS2631HA 是三通道数字隔离器，其最后一位数
字代表反向通道数。该器件都具有故障安全输出特性，
如果输入信号丢失，通道1和通道3默认输出为高电平，
通道2默认输出低电平。用户可以根据应用情况分别选
取不同的DC-DC转换器电源电压和逻辑电源电压。
-
特性
信号传输速率：DC~50Mbps
施密特触发器输入
默认输出：
VO1、VO3高电平
VO2 低电平可选的独立逻辑电源供电
低传播延时：25ns（典型值）
高CMTI：±150kV/µs（典型值）
VDDP输入电压范围：3V~5.5V
VDDL输入电压范围：2.5V~5.5V
宽工作温度范围：–40°C~125°C
集成高效率、低辐射的DC-DC转换器
输出电压可选：3.3V或5.0V
高达500mW的输出功率
内置软启动电路来防止浪涌电流和输出过冲
短路保护功能
热关断保护功能优异的电磁兼容性（EMC）
低辐射
优异的隔离性能
高达2.5kVRMS的隔离电压
额定工作电压下隔离栅寿命：>40年符合RoHS标准封装

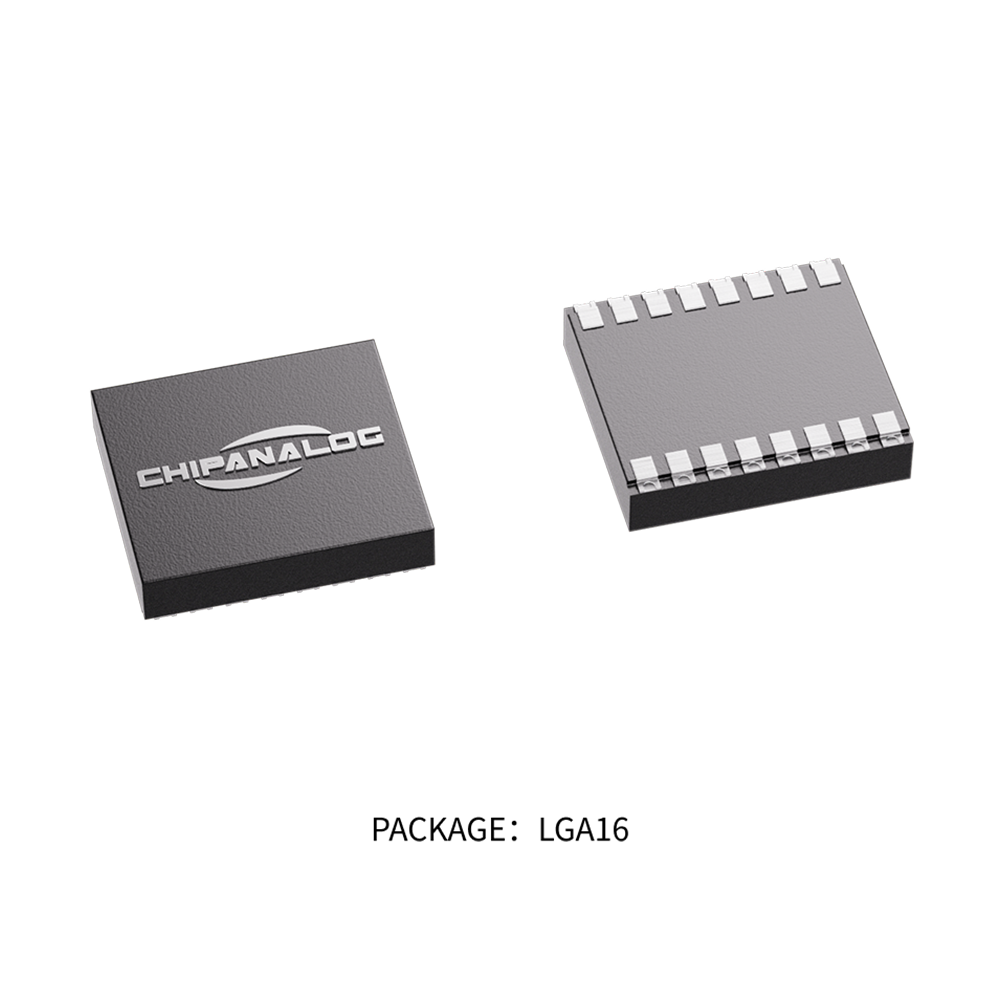

LGA16 (4.65mm × 5.2mm)
-
应用
-
工业自动化控制系统
-
电机控制
-
医疗设备
-
电力仪表和设备
-
低压储能
-
-
器件信息
零件号 封装 封装尺寸（标准值） CA-IS2631HA
LGA16 4.65mm × 5.2mm -

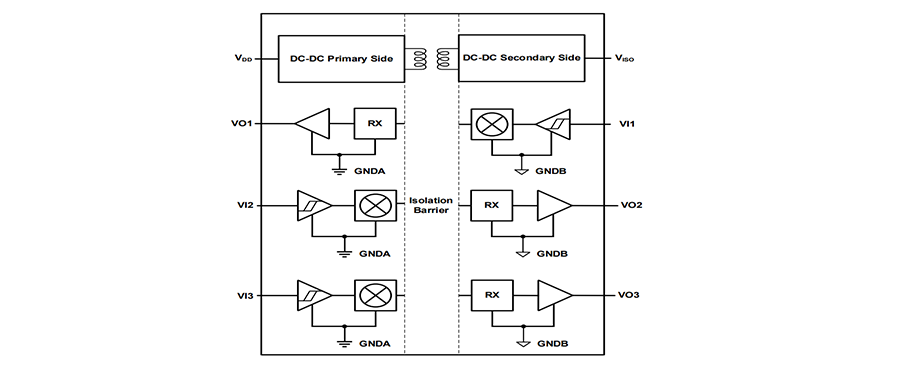

简化通道结构图
-
技术文档
文档名称
文件种类
更新日期
-
文件种类: 规格书
更新日期: Jul 05,2023
-
-
认证标准
认证名称
认证种类
认证编号
认证日期
-
认证种类: TÜV-EN IEC 62368
认证编号: AK 50656801 0001
认证日期: 2024.12.26
-
认证种类: TÜV-EN 61010
认证编号: AK 50656808 0001
认证日期: 2024.12.26
-
认证种类: 可靠性
认证编号: CA-IS2631HA_V1.0
认证日期: 2023.07.21
-
认证种类: UL
认证编号: UL-US-2125790-4
认证日期: 2023.09.06
-
