CA-IS3762CLW

CA-IS3762CLW

f_ico02.svg

量产

通用数字隔离器

CA-IS376xC是一款高性价比六通道数字隔离器，具有精 确的时序特性和低功耗特性。 在隔离 CMOS数字 I/O 时， CA-IS376xC器件可提供高电磁抗扰度和低辐射。所有器 件版本均具有施密特触发器输入，可实现高抗噪性能。 每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘栅隔离。 CA-IS3760C 六个通道都在同一个方 向上； CA-IS3761C具有五个前向和一个反向通道， CA IS3762C具有四个前向和两个反向通道， CA-IS3763C 具 有三个前向和三个反向通道。所有设备都具有故障安全 模式选项。 如果输入侧电源掉电或信号丢失，对于后 缀为L的设备，默认输出为低，对于带有后缀H的设备， 默认输出为高。
CA-IS376xC器件具有高绝缘能力，有助于防止数据总线 或其他电路上的噪声和浪涌进入本地接地端，从而干扰 或损坏敏感电路。 高CMTI能力有望保证数字信号的正 确传输， CA-IS376xC器件采用16引脚窄体SOIC和16 引脚宽体SOIC封装，窄体封装产品具有3.75kVRMS的隔 离额定值，宽体封装产品支持绝缘耐压高达5kVRMS。

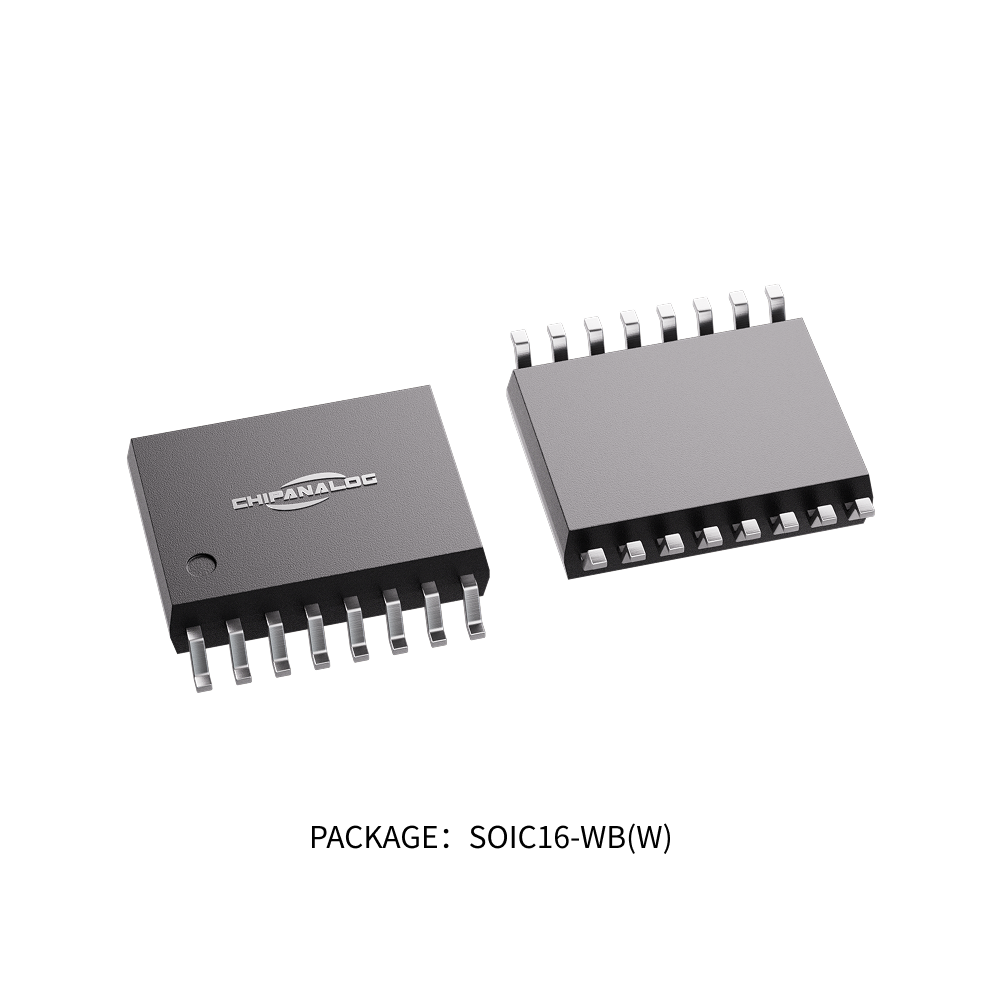

PACKAGE：SOIC16 - WB(W).png

  • 特性

    信号传输速率：

    DC to 40Mbps

    宽电源电压范围：

    3.0V to 5.5V

    宽温度范围：

    -40°C to 125°C

    无需启动初始化

    施密特触发器输入

    默认输出高电平和低电平选项

    优异的电磁抗扰度

    高CMTI：

    ±150kV/µs（典型值）

    低功耗（典型值）：

    电流为 2.6mA/通道（@5V，1Mbps ）
    电流为 5.2mA/通道（@5V，40Mbps ）

    精确时序（典型值）：

    22ns 传播延迟
    3ns 脉冲宽度失真
    1ns 传播延迟偏差
    20ns 最小脉冲宽度

    最高可达5kVRMS的隔离电压

    隔离栅寿命：

    >40年

    窄体SOIC8 (S)，宽体SOIC8-WB (G)封装和宽体SOIC16-WB (W)，符合RoHS标准

  • 应用

    • 工业自动化

    • 电机控制

    • 医疗电子

    • 隔离开关电源

    • 太阳能逆变器

    • 隔离 ADC, DAC

  • 器件信息

    零件号

    封装

    封装尺寸（标称值）

    CA-IS3760C,

    CA-IS3761C,

    CA-IS3762C,

    CA-IS3763C

    SOIC16-NB (N)

    9.90 mm × 3.90 mm

    SOIC16-WB (W)

    10.30 mm × 7.50 mm


  • 简化通道结构图
