CA-IS1300B25G

CA-IS1300B25G

f_ico02.svg

量产

全差分隔离运放

CA‐IS1300x 器件是为基于分流电阻的电流检测而优化的 高精度隔离式运放。低的失调和增益误差以及相关温漂 能够在全工作温度范围内保持测量的精度。
CA‐IS1300x 器件采用二氧化硅（SiO2）作为隔离层，支 持符合UL 1577认证的高达5 kVRMS的电气隔离。该技术 将高低压域分开从而防止低压器件被损坏，同时提供低 辐射和高磁场抗扰度。高共模瞬态抗扰度（CMTI）意 味着CA‐IS1300x器件在隔离层之间正确地传递信号，适 合要求高压、大功率开关的工业电机控制和驱动应用场 合。器件内部输入共模过压和高边电源丢失检测功能有 助于故障诊断和系统安全。
CA‐IS1300x 系列提供两种输入电压范围选项，其中小量 程（±50 mV）型号能够显著地减少分流电阻上的功耗。
CA‐IS1300x 器件通过宽体八脚 SOIC 封装 ，支持在额定 扩展工业温度范围内（–40°C 到125°C）正常工作。


  • 特性

    差分输入电压范围：

    ±50 mV或±250 mV

    固定初始增益：

    8.2或41

    低输入失调和温漂：

    CA‐IS1300G05：25°C 时±0.1 mV（最大值）， ±1 μV/°C（最大值）
    CA‐IS1300G25：25°C 时±1 mV（最大值）， ±4 μV/°C（最大值）
    CA‐IS1300B25：25°C 时±0.2 mV（最大值），±3.5 μV/°C（最大值）

    低增益误差和温漂：

    CA‐IS1300G05：25°C 时±0.3%（最大值），±50 ppm/°C（最大值）
    CA‐IS1300G25：25°C 时±0.5%（最大值），±50 ppm/°C（最大值）
    CA‐IS1300B25：25°C 时±0.3%（最大值），±50 ppm/°C（最大值）

    低非线性度和温漂：

    额定范围内0.01%（典型值），±1 ppm/°C（典型值）

    高边和低边均支持3.3 V和5 V供电电压

    高共模瞬态抗扰度：

    ±150 kV/µs（典型值）

    宽工作温度范围：

    –40°C到125°C

    安全和法规认证：

    符合DIN V VDE 0884‐17:2021‐10 认证
    符合UL 1577 认证
    根据IEC 61010‐1:2010+A1 认证

    额定工作电压下使用寿命大于40年

  • 应用

    • 工业电机控制和驱动

    • 隔离式开关电源

    • 不间断电源

  • 器件信息

    器件型号封装封装尺寸（标称值）

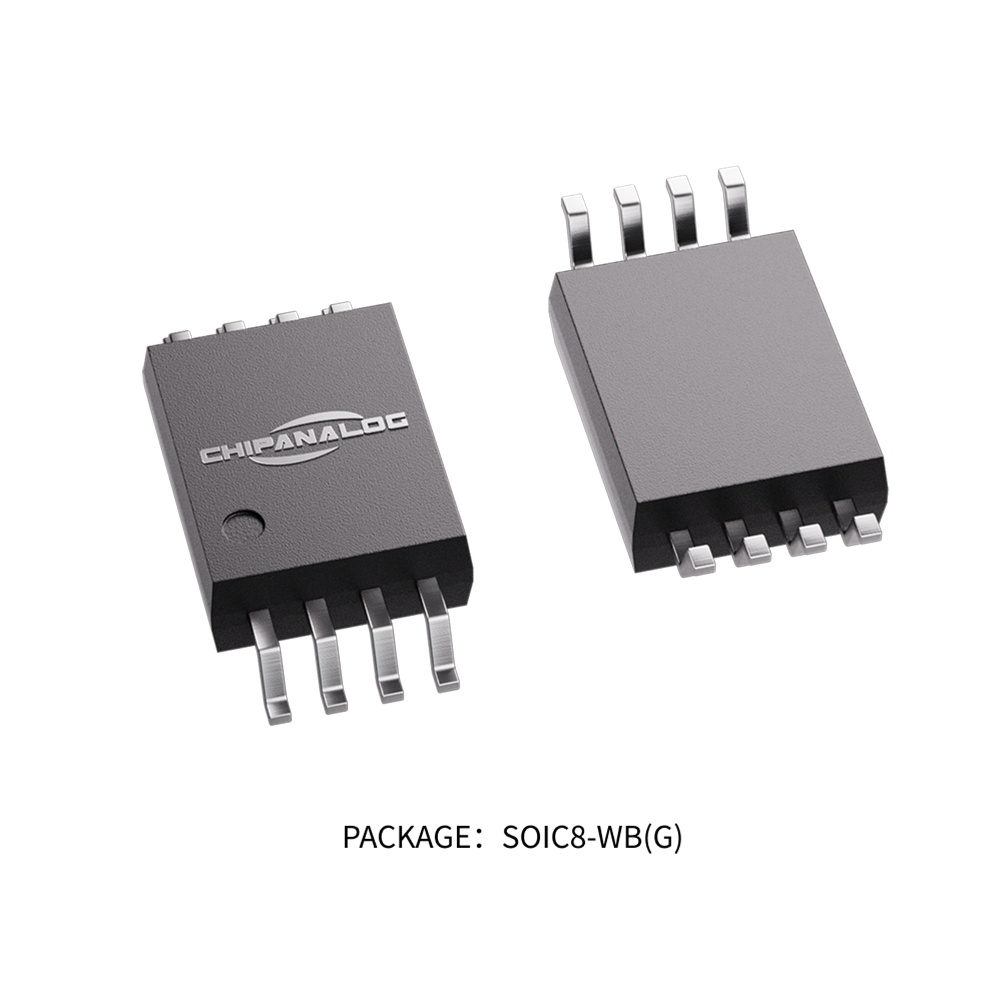

    CA‐IS1300xSOIC8‐WB (G)5.85 mm × 7.50 mm

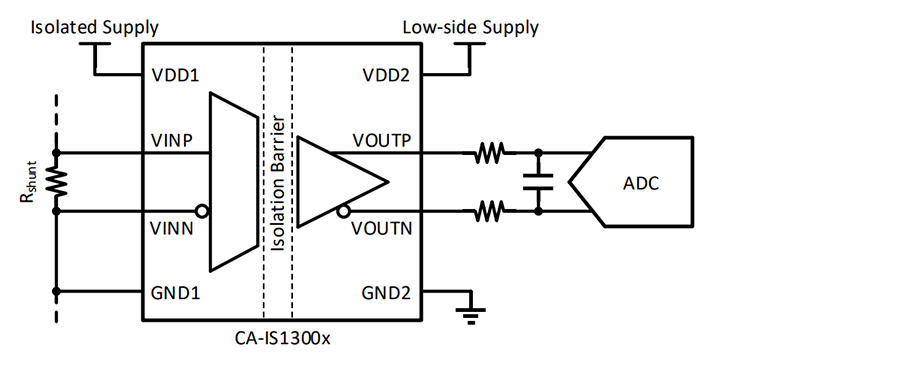

  • 简化通道结构图
