CA-IS1200G

CA-IS1200G

f_ico02.svg

量产

全差分隔离运放

CA‐IS1200 器件是为基于分流电阻的电流检测而优化的 高精度隔离式运放。低的失调和增益误差以及相关温漂 能够在全工作温度范围内保持测量的精度。
CA‐IS1200器件采用二氧化硅（SiO2）作为隔离层，支持 符合 UL 1577 认证的高达 3750 VRMS（CA‐IS1200U）或 5000 VRMS（CA‐IS1200G）的电气隔离。该技术将高低压 域分开从而防止低压器件被损坏，同时提供低辐射和高 磁场抗扰度。高共模瞬态抗扰度（CMTI）意味着 CA IS1200 器件在隔离层之间正确地传递信号，适合要求高 压、大功率开关的工业电机控制和驱动应用场合。器件 内部输入共模过压和高边电源丢失检测功能有助于故障 诊断和系统安全。
CA‐IS1200 器件采用DUB8 或者宽体八脚SOIC封装 ，支 持在额定扩展工业温度范围内（–40°C 到 125°C）正常 工作。


  • 特性

    差分输入电压范围：

    ±250 mV

    固定初始增益：

    8

    低输入失调和温漂：

    25°C时±1 mV（最大值），±4 μV/°C（最大值）

    低增益误差和温漂：

    25°C 时±0.5%（最大值），±50 ppm/°C（最大值）

    低非线性度和温漂：

    额定范围内0.01%（典型值），±1 ppm/°C（典型值）

    高边和低边均支持3.3 V和5 V供电电压

    高共模瞬态抗扰度：

    ±150 kV/µs（典型值）

    宽工作温度范围：

    –40°C到125°C

    安全和法规认证：

    符合 DIN V VDE 0884‐17:2021‐10 认证(CAIS1200G)
    符合UL 1577 认证(CA‐IS1200G)
    根据 IEC 61010‐1:2010+A1 认证

  • 应用

    • 工业电机控制和驱动

    • 隔离式开关电源

    • 不间断电源

  • 器件信息

    器件型号封装封装尺寸（标称值）
    CA-IS1200UDUB8 (U)9.20 mm × 6.62 mm
    CA-IS1200GSOIC8-WB (G)5.85 mm × 7.50 mm

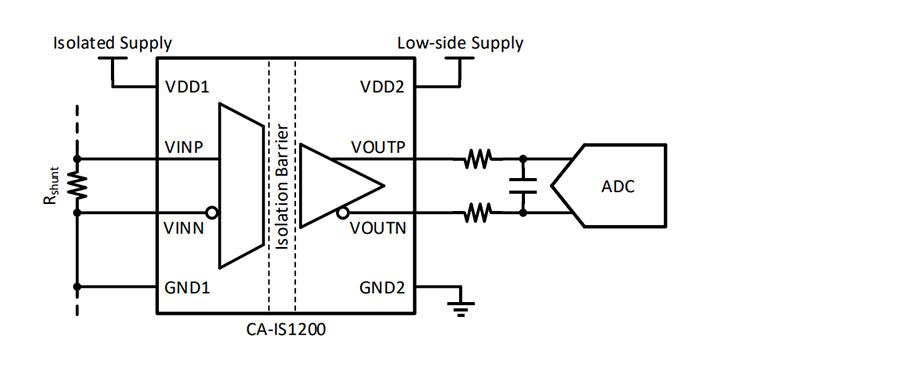

  • 简化通道结构图
